TOSHIBA MOS管 替代攻略：一文搞懂关键参数

基于停产紧缺缘故更换型号，例如TK8A60DA东芝MOS管替代时，必须严格依据特定参数进行选择。每个参数均具有决定性作用，只有当参数完全匹配时，电路才能正常运作。本文将深入探讨在替代过程中必须重点考量的关键参数，总结了8点以便读者一目了然。

TK8A60DA 的漏极至源极电压 VDS 为 600V，这代表了电路能够承受的最大电压。替代元件的耐压值必须等于或超过此数值，通常选择系统最大电压的1.5至2倍作为参考。若替代元件的耐压值不足，电路在遭遇高压脉冲时，就如同堤坝无法抵御洪水冲击，MOS 管将迅速被击穿，导致电路功能失效。因此，正确选择耐压值对于电路的安全至关重要。

原管的最大漏极电流为 7.5A，替代元件的连续漏极电流 ID 必须不低于此值。电流在电路中相当于水流，负载则类似用水设备。若替代元件的电流能力不足，就如同水管过细，无法满足用水需求，进而影响电路元件的正常工作。在负载电流较大的情况下，更应为替代元件的电流能力留出充分余地，确保其成为驱动电路稳定运行的“动力核心”。

TK8A60DA 在特定条件下开态 Rds 最大为 1 欧姆，导通电阻直接影响 MOS 管的功率损耗。电阻越小，能量损失越少，类似于水管阻力减小。替代元件的导通电阻应与原管相近或更小，以维持电路的高效运行。过大的导通电阻会导致 MOS 管在导通时产生大量热量，不仅浪费电能，还可能引发故障，成为电路中的“耗电黑洞”。

原管在10V时的栅极电荷为 20nC，栅极电荷对于高频应用至关重要。在高频电路中，MOS 管需要快速地开启和关闭，栅极电荷相当于开关操作时的阻力。栅极电荷越低，MOS 管的开关速度越快，开关损耗越低。若在高频场景下选择了栅极电荷过高的替代管，将导致开关速度减慢，增加驱动电路负担，并产生大量电磁干扰，影响电路的稳定运行。

TK8A60DA 在 25V 时输入电容 Ciss 为 1050pF，输入电容与驱动电路紧密相关。输入电容过大，会延长驱动信号的上升和下降时间，影响 MOS 管的开关速度，甚至导致驱动功率大幅增加。因此，替代元件的输入电容必须与原管相当，以确保驱动电路与 MOS 管之间的“沟通顺畅”，使电路稳定、高效地工作。

原管的最大额定功率为 45W，替代元件的功率容量不得低于此数值。功率相当于 MOS 管的“体力”，若“体力”不足，在电路运行过程中，MOS 管会因功率损耗过热而损坏。在实际应用中，需根据电路的具体工作条件，精确计算 MOS 管的实际功耗，确保替代元件有足够的“能量储备”，同时关注散热条件，使 MOS 管始终在适宜的“工作环境”中运行。

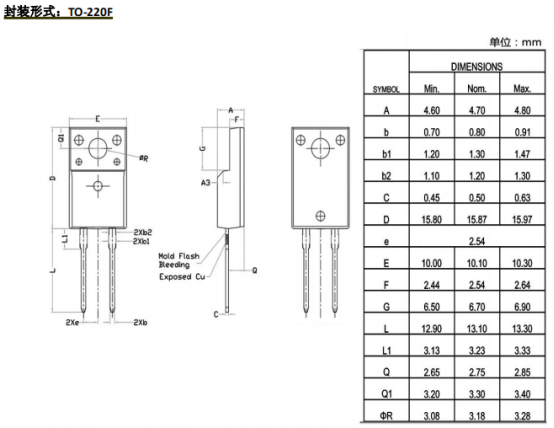

TK8A60DA 的封装形式为TO-220F，封装形式决定了 MOS 管的安装方式和电路板布局。选择相同或相似封装形式的替代元件，可以简化安装过程并避免对电路板进行重新设计。不同封装在散热性能、引脚排列等方面存在差异，若封装不匹配，将导致安装困难，甚至破坏电路布局。

原管是 N 沟道增强型 MOS 管，这是它的 “身份标识”。替代管必须与之相同，否则无法与原电路驱动控制方式兼容，电路信号就无法正常传输。

参数剖析：明确原 MOS 管工作电压、电流、频率等参数，分析电路功能与应用环境。

型号筛选：依核心参数，在元件数据库或供应商目录锁定候选型号。

性能比对：细究候选型号各项参数，兼顾温度系数、跨导等，确保性能匹配。

性价比评估：综合考量价格、供货稳定性、品牌口碑，优选高性价比型号。

样品实测：采购候选样品，在实际或模拟电路中测试性能、稳定性与可靠性。

▼
