搞定光耦名称:简单易记的光耦关键词手册

1. TLP指的是光耦。

2. 第一个数字表示包装类型，如下所示。

3. 输出样式

这个部分表示输出样式。

00～09：IC输出，光继电器

10～19：IC输出

20～29：4／8／16引脚多通道光耦

30～39：6引脚

40～49：晶闸管输出，光继电器

50～59：IC输出

60～69：可控硅输出

70～79：光继电器

80～89：晶体管输出／达林顿晶体管输出

90～99：晶体管输出、光继电器、光伏输出

4. 后缀：耐受电压电平等
详情如下。

（a）光继电器

A：40V，60V

D：200V

G：350V

GA：400V

J：600V

（b）可控硅输出、晶闸管输出

G：400V

J：600V

L：800V

1. TLP是指光耦。

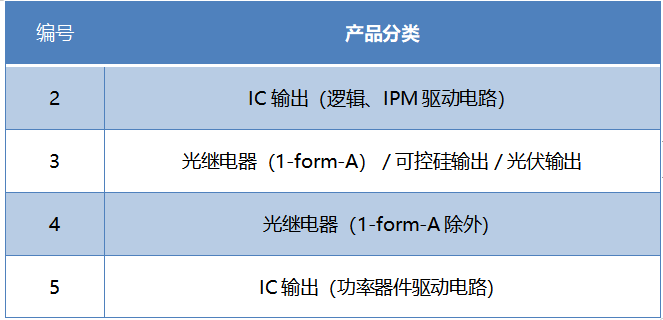

2. 第一位数表示产品分类，如下所示。

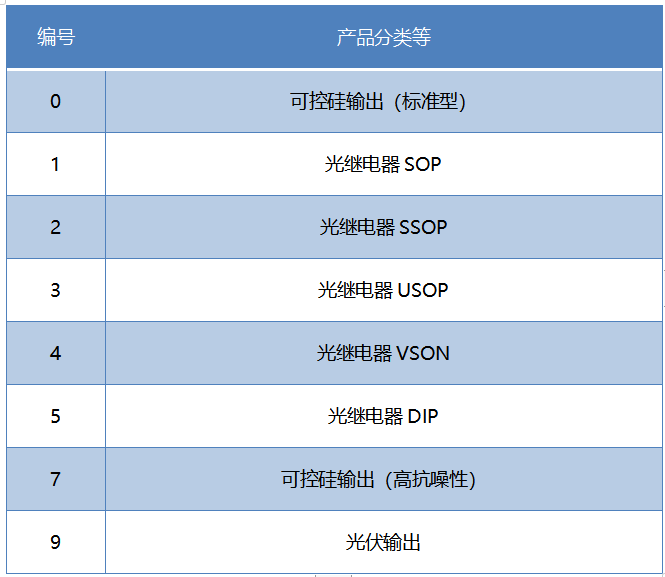

 3.如果第一位数是3或4，则第二位数表示子类别，如下所示。

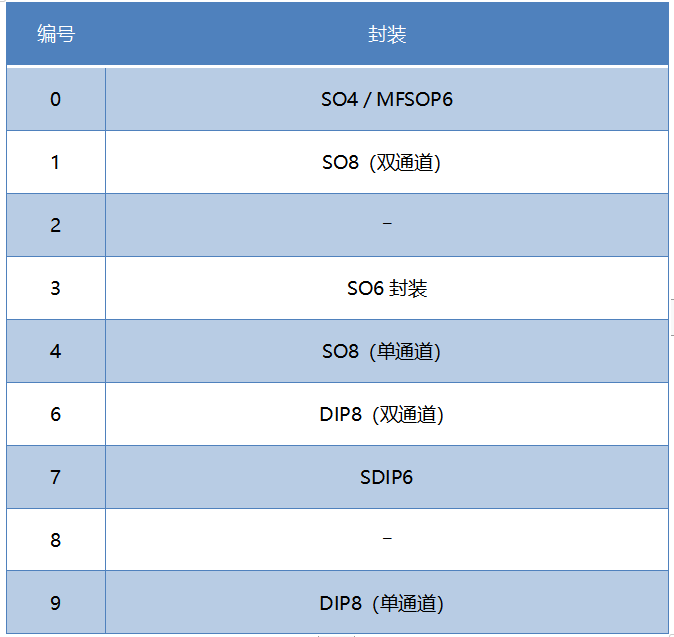

如果第一位数是2、5或7，则第二位数表示封装类型，如下所示。

4. 器件型号

（a）如果可控硅输出光耦的第二位数是0或7，则接下来的两位数表示以下内容。

30～39：击穿电压：400V，NZC

40～49：击穿电压：400V，ZC

50～59：击穿电压：600V，NZC

60～69：击穿电压：600V，ZC

70～79：击穿电压：800V，NZC

80～89：击穿电压：800V，ZC

（b）如果光继电器*的第二位数是1至4，则接下来的两位数表示以下内容。

00～09：高电流型

10～39：标准型

40～69：低Low-COFF型

*如果光继电器的第二位数是5，则接下来的两位数表示以下内容。

（c）如果光伏输出光耦的第二位数是9，则接下来的两位数表示以下内容。

00～19：标准／经济型

20～29：高VOC型

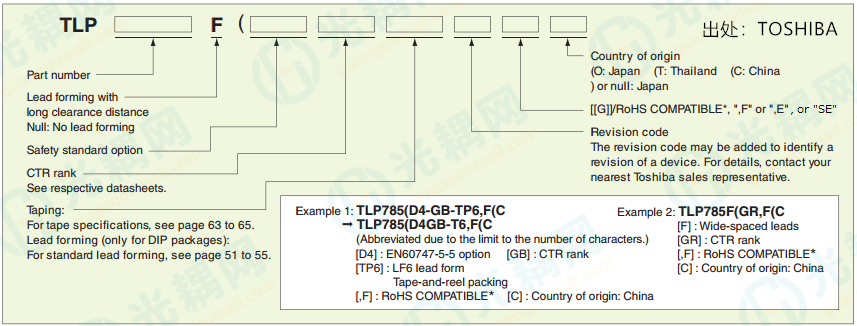

■晶体管输出、达林顿晶体管输出和IC输出光耦

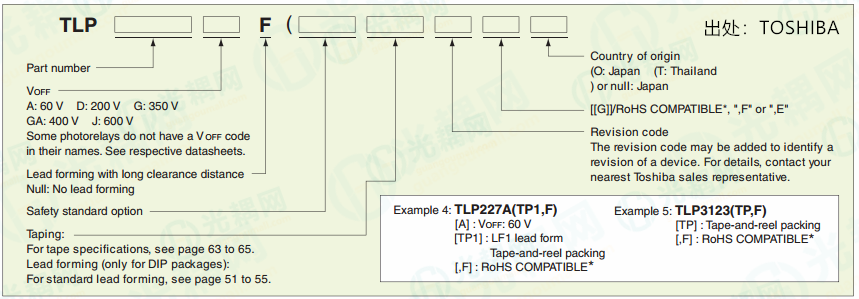

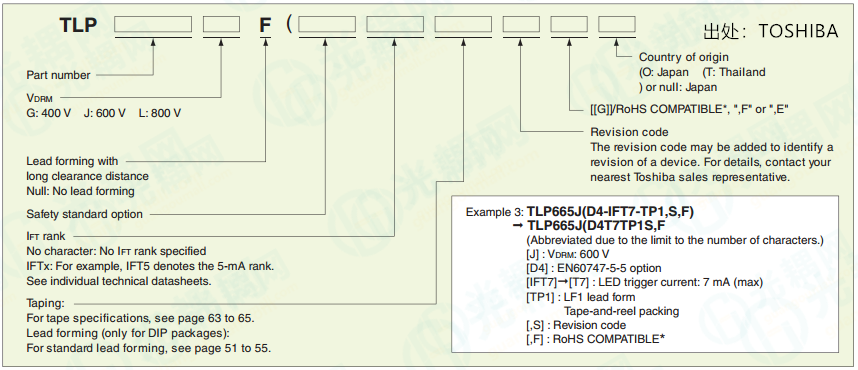

■可控硅输出和晶闸管输出光耦
