指尖导光,心中一亮!带你了解光纤耦合器

光纤耦合器特性 TOSLINK_TM

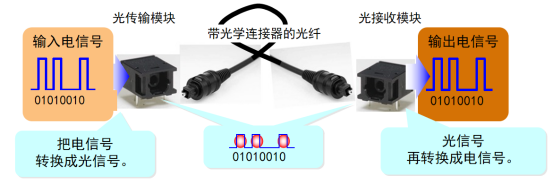

TOSLINK_TM是使用塑料光纤/光学适配器传输数字信号的产品。

光传输模块：电信号被转换成光信号并传输到光纤。

光纤/光学适配器：光信号的通路，两端需要光连接器。

光接收模块：它接收来自光纤的光信号并将其转换为电信号。

光传输模块系列                           光接收模块系列

TOSLINK 1300:通用逻辑IC驱动LED                     TOSLINK 1300:内置波形成形电路

TOSLINK 1900:集成LED驱动电路                       TOSLINK 1900 :内置波形电路

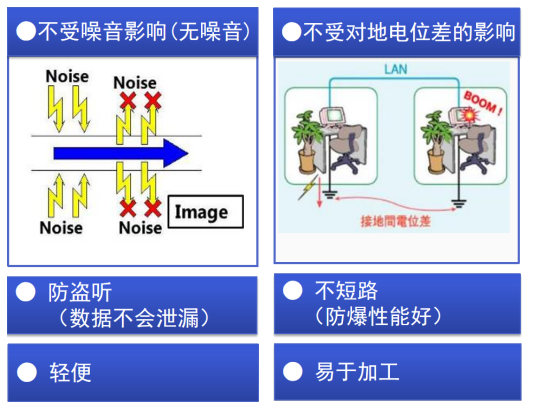

塑料光纤/光纤适配器传输功能

使用塑料光纤的数据传输，与使用金属电缆相比，具有以下优点。

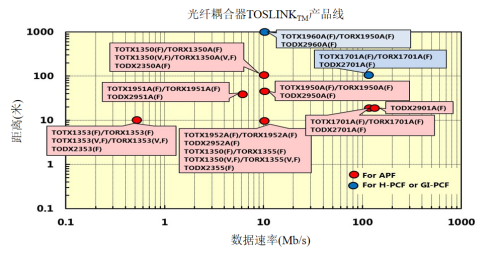

TOSLINK产品列表

从传输速度和传输距离来看，有多种可以选择适合应用的产品。

内部电路（发射模块）

TOSLINK 1300系列采用通用逻辑IC驱动LED

TOSLINK 1900系列内置LED驱动电路，客户可以选择合适的类型。

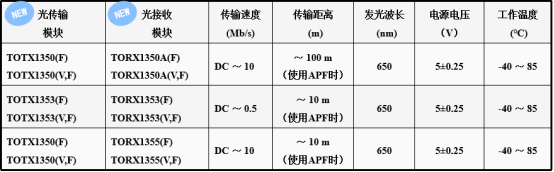

TOSLINK 1300系列产品系列

与JIS F05型光连接器相对应的光模块（单向型）

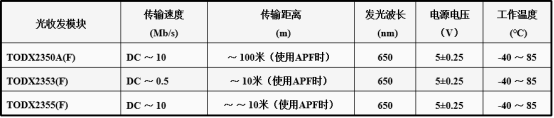

PN型（JIS F07型）光连接器对应光模块（双向型）

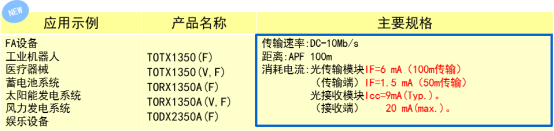

用于长距离传输的光模块

光传输模块TOTX1350(F)/TOTX1350（V，F）

光接收模块TORX1350A(F)/TORX1350A（V，F）

光收发器模块TODX2350A(F)

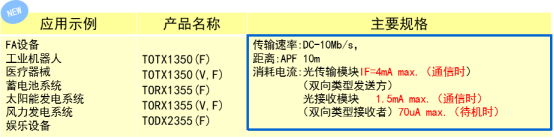

低功耗光模块

光传输模块TOTX1350(F)/TOTX1350（V，F）

光接收模块TORX1355(F)/TORX1355（V，F）

光收发器模块TODX2355(F)

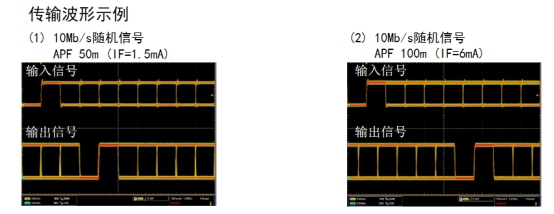

TOSLINK 1300系列长距离传输光模块驱动方法

TOSLINK 1300系列可以用一个简单的电路来驱动LED。

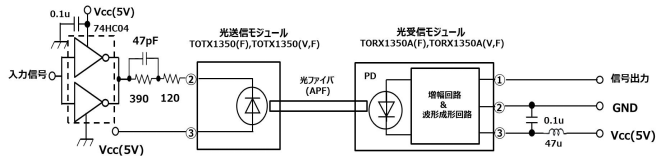

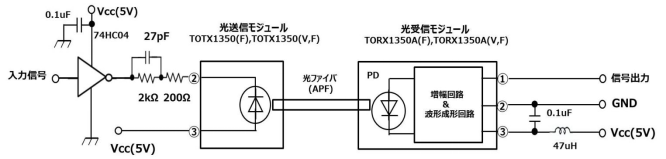

A. 用于长距离传输的光学模块（TOTX1350/TORX1350A）

(a) IF=1.5 mA驱动（在传输距离小于或等于50m的情况下）

(b) IF=6 mA驱动（在传输距离等于50m到100m的情况下）

根据逻辑IC的类型（IOH/IOL>6mA），

也可用1个反相器电路驱动光传输模块的LED。

TOSLINK 1300系列低功耗光模块驱动方法

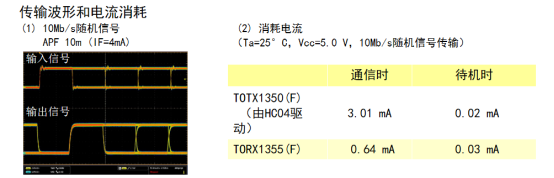

B. 低电流光模块（TOTX1350/TORX1355）

(a) IF=4mA驱动（当传输距离小于或等于10m时）

(b) IF=1.5 mA驱动（当传输距离小于或等于为5m时）

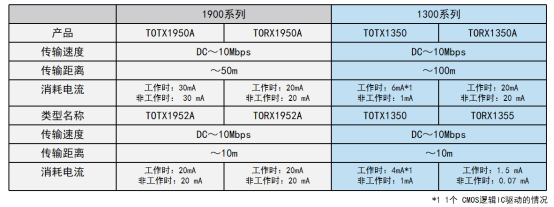

TOSLINK1300系列更新

TOSLINK 1300系列是一个新的系列，与TOSLINK 1900系列相比，它可以支持更长的距离和更低的电流消耗。

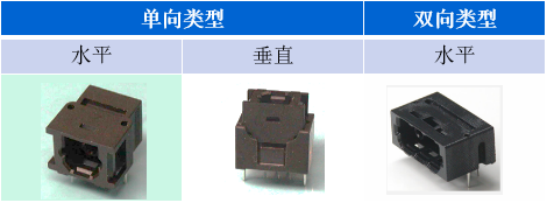

封装类型有水平和垂直，

提供了机箱设计的灵活性。

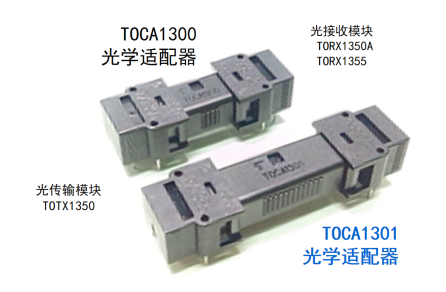

光纤连接器单向光模块适配器TOCA1300/TOCA1301

TOCA1301/1300是与光发射模块、光接收模块连接，用于短距离数据传输的光学适配器。

特点

・传输距离（绝缘距离）:

 TOCA1300:23.6mm※1

 TOCA1301:34.0 mm※ 1（新产品）

・传输速率:DC-10Mb/s

（使用TOTX1350，TORX1350A/1355时）

※1 增加两头端子之间的距离

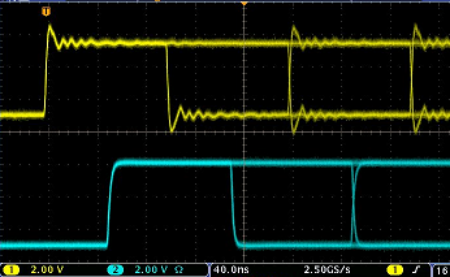

传输波形示例（Ta=25°C，Vcc=5V，10Mb/s随机信号）

使用TOTX1350和TORX1355时

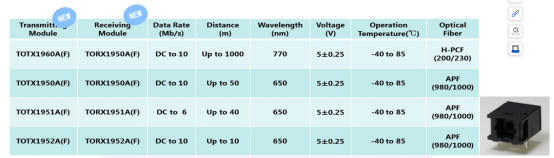

TOSLINK 1900系列产品系列

与JIS F05型光连接器相对应的光模块（单向型）

PN型（JIS F07型）光连接器对应光模块（双向型）

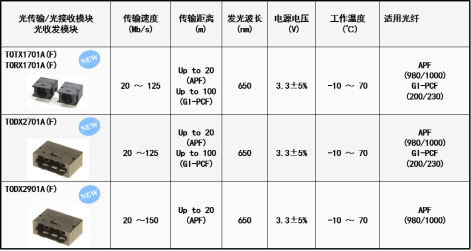

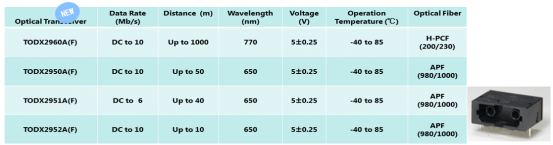

TTOSLINK高速产品系列
