区别

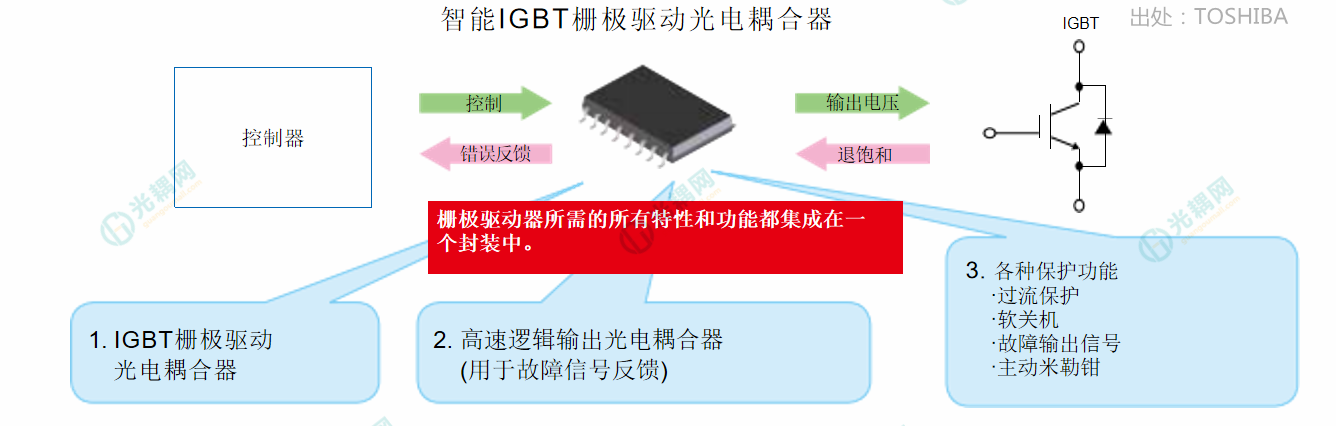

相对于栅极驱动光耦，智能IGBT栅极驱动光耦包含各种保护功能，有源米勒钳和故障输出功能，以保护IGBT免受逆变器和其他电路产生的过电流。
IGBT栅极驱动的集成保护功能有助于提高系统安全性，缩短设计时间并减少电路占地面积。
料号解析
TOSHIBA智能IGBT栅极驱动光耦料号解析
TLP5212
• 非轨对轨输出
• 主动米勒钳
• DESAT / UVLO保护和故障反馈
• LED复位
TLP5222
• 非轨对轨输出
• 主动米勒钳
• DESAT / UVLO保护和故障反馈
• 自动复位
TLP5214 / TLP5214A
• 轨对轨输出
• 主动米勒钳
• DESAT / UVLO保护和故障反馈
• LED复位
TLP5231
• 高电流IGBT / MOSFET预驱动耦合器
• 轨对轨输出
• MOSFET缓冲器的重叠控制
• 过电流/ UVLO保护和故障反馈
• LED复位
特点

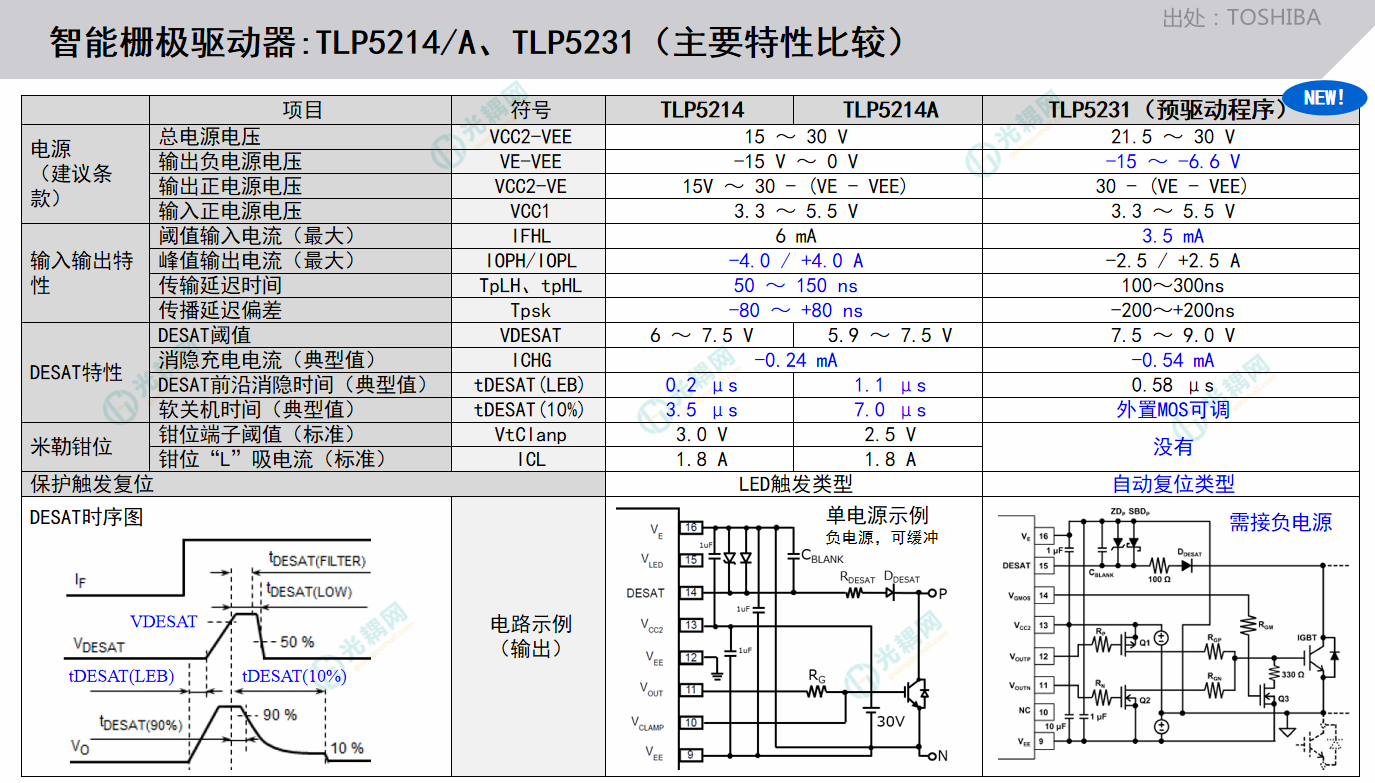

TLP5214/A与TLP5231参数对比

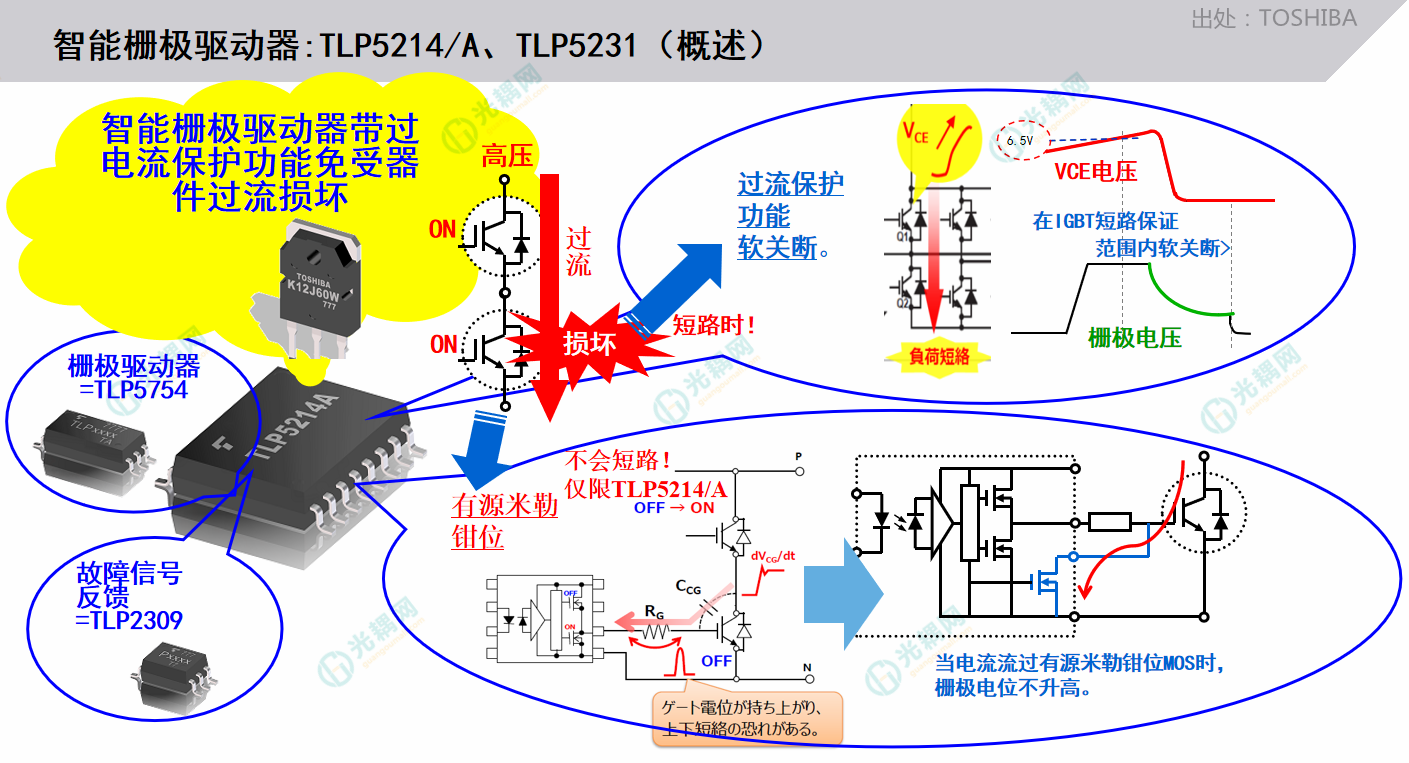

1.过电流保护
东芝智能IGBT栅极驱动光耦的过流保护功能可检测电路中流过的过大电流，并保护电路免受永久性损坏。东东芝智能IGBT栅极驱动光耦在不到700 ns的时间内开始关闭VOUT。因此，东芝智能IGBT栅极驱动光耦比直接用控制器控制保护操作的电路提供更快，更可靠的IGBT保护。
2.主动米勒钳
由于集电极和栅极之间的寄生米勒电容(VCG)，当开关噪声误开IGBT时，逆变器可能会出现故障。IGBT的误导通可能会引起大的短路电流，导致IGBT的破坏。由外部元件组成的保护电路结构复杂，需要较大的电路板空间。为了解决这个问题，东芝智能IGBT栅极驱动光耦包含了一个电路，可以绕过所有米勒电流到地，以防止由于栅极电压增加而导致IGBT误导通。这种特征被称为主动米勒钳。
