IPM驱动光耦
定义
IPM即Intelligent Power Module(智能功率模块)的缩写，它是通过优化设计将IGBT连同其驱动电路和多种保护电路封装在同一模块内，使电力变换装置的设计者从繁琐的IGBT驱动和保护电路设计中解脱出来，大大降低了功率半导体器件的应用难度，缩短了设计周期，同时提高了系统的可靠性。适用于智能功率模块(IPM)的隔离接口。这些光电耦合器提供优异的共模瞬态抗扰度，以防止在电噪声环境中误操作。
特点
1.低输入电流的光电耦合器

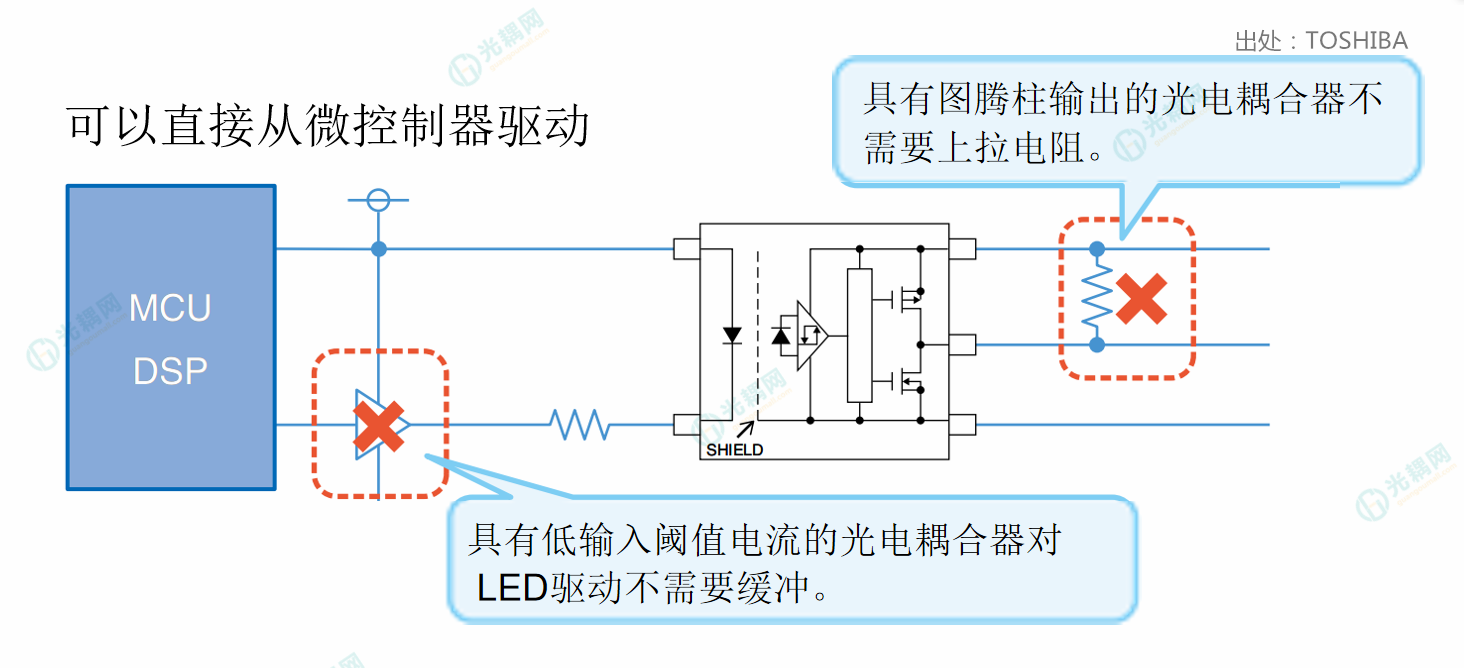

东芝提供了许多输入阈值电流为1.6 mA或更小的IPM驱动耦合器，可以直接从微控制器的低电流端口驱动，而不需要缓冲器。此外，具有图腾极输出的光电耦合器消除了对外部上拉电阻的需要。
2.高速光电耦合器
由于IPM驱动光电耦合器传输PWM信号，因此它们必须足够快地切换，通常使用

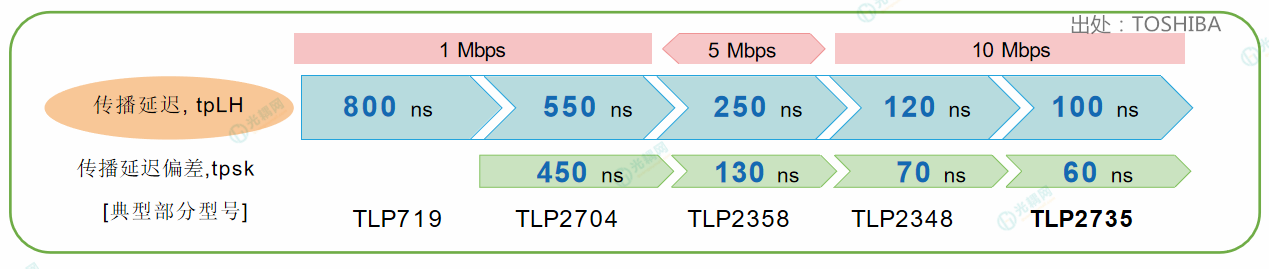

传输延迟时间(tpHL/tpLH)小于800ns。东芝提供的高速IPM驱动耦合器有传播延迟小于等于800ns的和小于等于100ns的。东芝还提供保证(不同器件之间)传输延迟偏差(tpsk)最多为±60 ns的光耦合器，这有助于提高PWM信号的传输精度。
3.高共模瞬态抗扰度

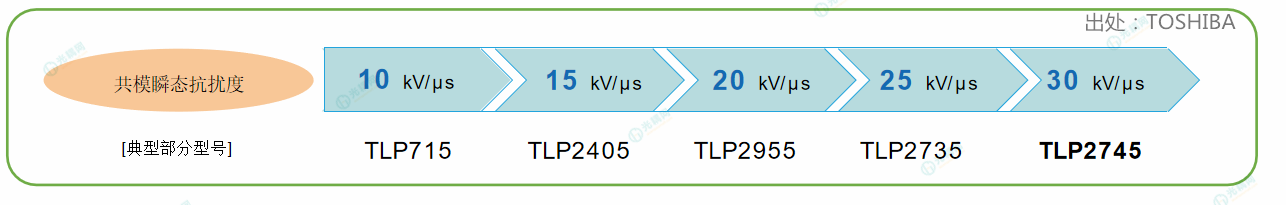

通常，驱动IPM控制输入的光电耦合器需要高于10 kV/us的共模瞬态抗扰度(CMTI)，因为它随dV/dt的急剧变化而变化。为了实现高于10 kV/us的CMTI，东芝的IPM驱动器光电耦合器为光敏传感器芯片集成了静电屏蔽。东芝还提供CMTI高达30 kV/us的IPM驱动器光电耦合器。

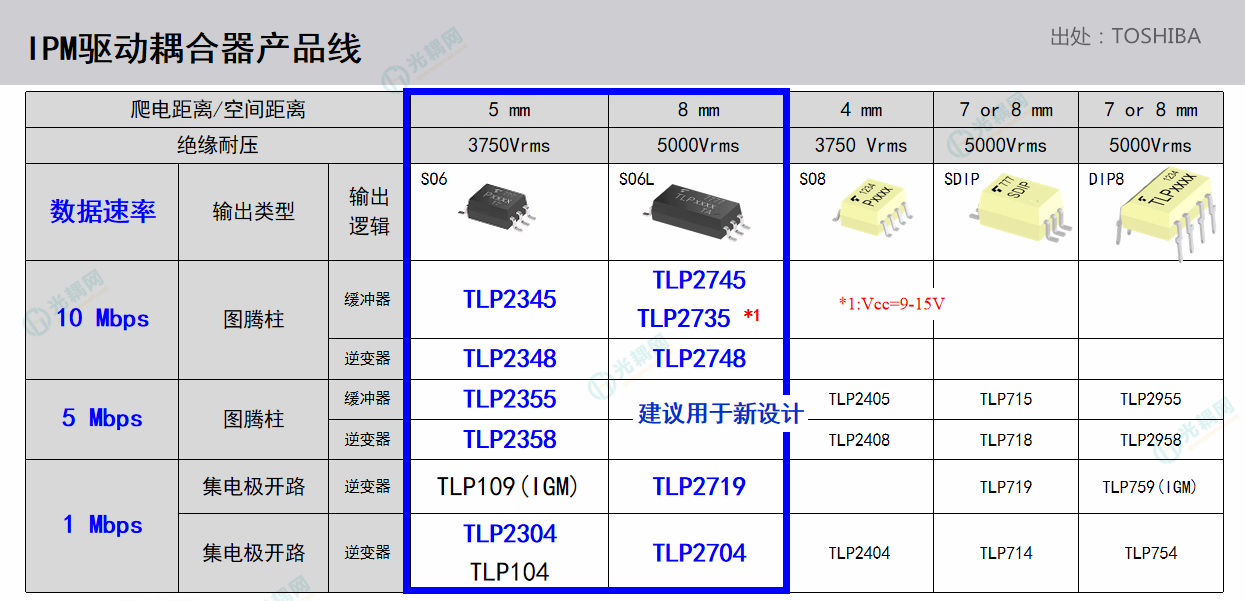

参数对比

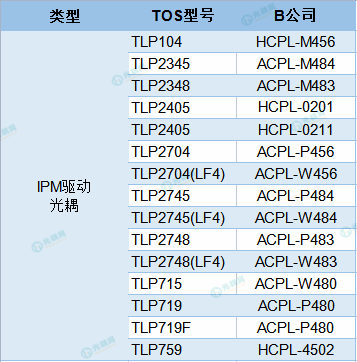

交叉表（典型示例）
