一、光电耦合器定义
光耦的CTR计算
电流传输比 （Current transfer ratio , 英文缩写为CTR）通常用直流电流传输比来表示。当输出电压保持恒定时，它等于直流输出电流IC与直流输入电流IF的百分比。其公式为：
（1）发光二极管正向压降（VF）
（2） 正向电流（IF）
（3）电流传输比（CTR）
（4）输入级与输出级之间的绝缘电阻。
（5）集电极-发射极反向击穿电压V(BR)CEO
（6）集电极-发射极饱和压降VCE(sat)
此外，在传输数字信号时还需考虑上升时间、下降时间、延迟时间和存储时间等参数。注：采用一只光敏三极管的光耦合器，CTR的范围大多为20%～300%（如4N35），而PC817则为80%～160%，达林顿型光耦合器（如4N30）可达100%～5000%。这表明欲获得同样的输出电流，后者只需较小的输入电流。因此，CTR参数与晶体管的hFE有某种相似之处。线性光耦合器与普通光耦合器典型的CTR-IF特性曲线，分别如图2中的虚线和实线所示。
由图2可见，普通光耦合器的CTR-IF特性曲线呈非线性，在IF较小时的非线性失真尤为严重，因此它不适合传输模拟信号。线性光耦合器的CTR-IF特性曲线具有良好的线性度，特别是在传输小信号时，其交流电流传输比(ΔCTR＝ΔIC/ΔIF)很接近于直流电流传输比CTR值。因此，它适合传输模拟电压或电流信号，能使输出与输入之间呈线性关系。这是其重要特性。
二、光耦合器的类型
及其性能特点
(a)通用型(无基极引线);
(b)通用型(有基极引线)；
(c)达林顿型；
(d)高速型(IC输出);
(e)光集成电路；
(f)光纤型；
(g)光敏晶闸管型；
(h)光敏场效应管型
光耦合器的主要优点是体积小，无触点且输入与输出在电气上完全隔离，抗干扰能力强，单向传输信号且传输效率高，工作温度范围宽，使用寿命长。
光耦合器广泛用于电平转换、信号隔离、级间隔离 、开关电路、远距离信号传输、脉冲放大、固态继电器(SSR)、仪器仪表、通信设备及微机接口中。在单片开关电源中，利用线性光耦合器可构成光耦反馈电路，通过调节控制端电流来改变占空比，达到精密稳压目的。

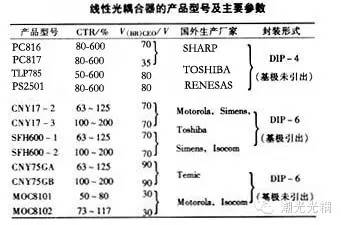

三、线性光耦合器的产品分类
及选取原则
技术方案
