H11L1M
功能：高速光耦合器
封装：DIP-6
品牌：Fairchild
最大波特率：1MBps

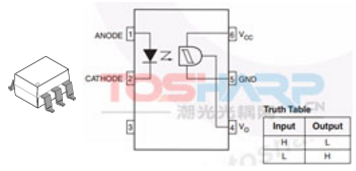

H11L1M采用6pinDIP封装贴片形式的施密特触发器输出光耦，达到1MHz高速速率。
由于采用施密特触发器作为输出端，因此H11L1M具备了施密特触发器的一系列功能，如波形变换、脉冲波的整形等等，同时又具备了光耦的特性，具有卓越的隔离能力。

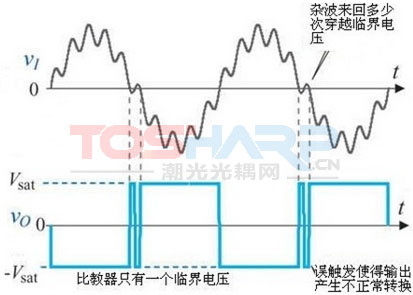

我们知道，只有一个临界电压的比较器在杂波较多的电路中，如果信号·在临界电压附近发生波动，则非常容易发生误触发的情况，造成异常。

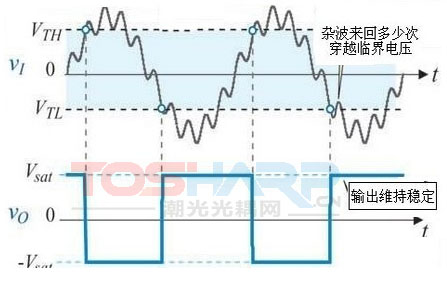

而对于施密特触发器，由于开启与关闭的电压不在同一点，因此具有较强的抗干扰能力。
实际应用

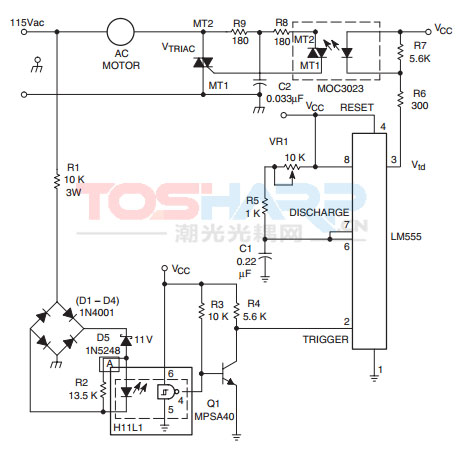

在交流电机调速中的应用，施密特触发器光耦将桥式整流后突波转换成方波后去作为LM555时基集成电路的触发信号。
