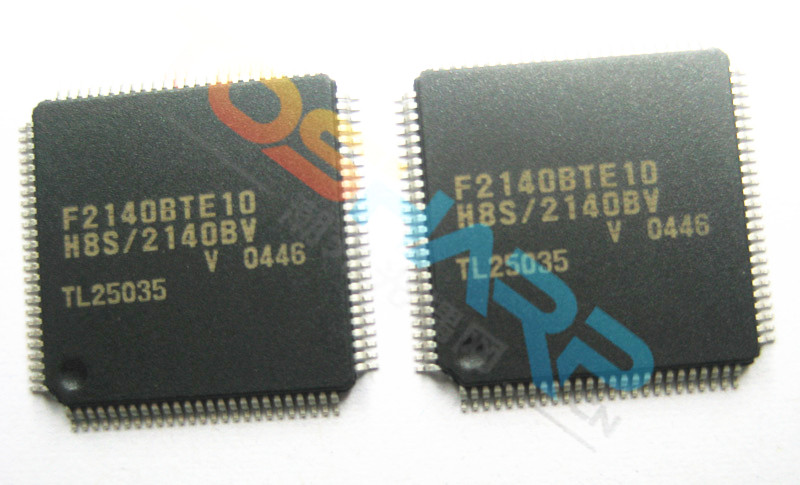

HD64F2140BVTE10V是Renesas的一款16位MCU，属于H8S/2100系列，具有16个16位通用寄存器和用于高速运行的精简优化指令集。可处理16M字节的线性地址空间。作为系统构成所需的内置外围模块，该LSI备有作为总线主控器的数据传送控制器(DTC)、ROM、RAM、8位PWM定时器(PWM)、14位PWM定时器(PWMX)、16位自由运行定时器(FRT)、8位定时器(TMR)、定时器连接、看门狗定时器（WDT）、串行通信接口(SCI)、键盘缓冲控制器、主机接口X总线接口(XBS)、主机接口LPC接口(LPC)、8位D/A转换器、10位A/D转换器和I/O端口，还可集成I2C总线接口(IIC)作为可选接口。
HD64F2140BVTE10V提供4KRAM和64KROM，非常适合用于办公自动化设备，PC外设（外部存储器、输入）和工厂自动化设备的电源等。
具有16位体系结构的高速H8S/2000中央处理器
与H8/300和H8/300HCPU在对象级上向上兼容
16个×16位通用寄存器65条基本指令
地址空间：16M字节
中断源
内部：48个
外部：9个
总线控制器
外部数据总线宽度：8/16位
通用I/O端口
I/O管脚：74
输入专用管脚：8个
