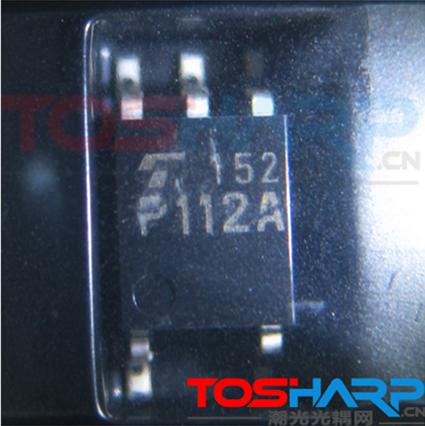

TLP112A是东芝采用5pinMFSOP6封装的高速光耦合器，速率达到1Mbps，基于其高的传输速率，和SOP的小体积封装，它们广泛应用在各类产品中，比如：通信端口隔离，电源，开关电源，逆变器，工业控制器的I/O接口，工业通信，高速A/D和D/A转换器，交流电动机驱动，可编程控制器，IPM驱动。与PS8101和TLP109等型号是通用的。

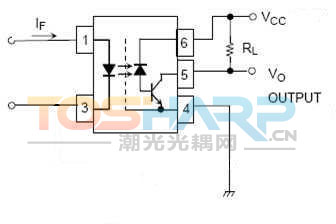

TLP112A允许在-0.5~15Vcc下进行工作，因为VCC仅仅为内置的光敏二极管提供一个偏置电压，接受输入信号时，其光电流也只是uA级别，故而它在能耗方面甩出10Mbps高速光耦几条街，所以不管是在待机时还是在工作时，VCC消耗的功率也是极低的。因此在设计的时候可以将上拉电阻直接连在VCC与VO之间，如下图所示。TLP112A虽然实际上只有5个脚，但却是根据封装以6脚来命名的，2脚不存在。
基本工作原理
TLP112A其pin6接VCC，主要为内部的光敏二极管提供电压，当光敏二极管受到IF驱动LED发出的红外线时，光敏二极管产生光电流，提供给三极管的Base级，使其导通。
当IF=L，光耦处于关闭状态，输出VO=VCC-I*RL=H
当IF=H，光耦处于开启状态，输出VO为PIN5和PIN4间的管压降VOL<0.4V=L
应用实例

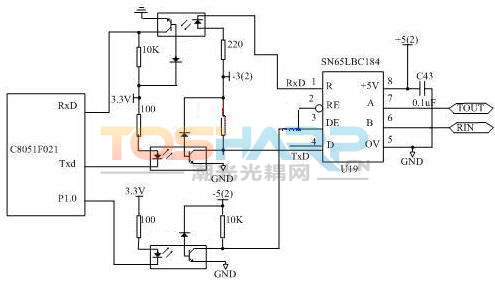

因为支持宽的VCC，因此TLP112A也可以在3.3V低能耗的系统中使用，在RS-485的接口电路中，为了防止上位机和下位机的之间互相的干扰，采用光电隔离器件是一种简单而有效的方法。
