数字隔离器(ADUM1200，ADUM1400,ADUM3200)内部电路原理及应用

ADUM1200/1201，ADUM1400/1401，ADUM3200/3201

关键词：数字隔离器，磁耦，高速磁耦，多通道磁耦

这几款是ADI公司生产的数字隔离器，或者叫磁耦，这些磁耦在高速多通道领域比光耦更具有性价比，因为磁藕的通道都可以集成在芯片上，而光耦的每个通道都要用到一对输入与输出芯片，且要每个通道在封装时要相互独立，因此ADI公司非常乐意用这些优势来宣传他们的产品。

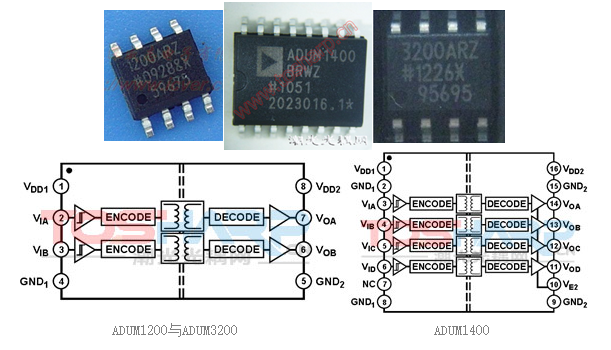

ADUM1200与ADUM3200是双通道的，他们的传输速率最高可达到25Mbps，而ADUM1400是四通道的，传输速率最高可达90Mbps，因此仅从速度方面来讲，他们相比光耦是相当有优势的。

对于磁耦来说每个通道都包含：一个输入缓冲器，一个编码器（内置刷新发生器），一个隔离变压器，一个解码器（内置看门狗定时器）和一个输出缓冲器。

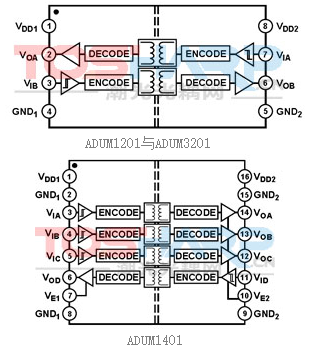

因为这些这些磁耦通常应用在一些现场总线中，而要想接受和发送信息在同一块磁耦上完成，因此就有必要有正向与反向的通道，比如下面的ADUM1201，ADUM3201，ADUM1401。

我们可以看到ADUM1201与ADUM3201的功能基本上是一样的，那他们有什么区别呢？需要了解的是，由于磁耦采用CMOS技术，因此在系统级ESD(静电放电)、电涌电压、快速瞬变或其它过压条件下，它比光耦更容易受到闩锁或ESD的破坏。为了更好地支持磁耦在恶劣ESD条件下的应用，ADI公司将推出的ADuM3xxx系列改进了电路设计和布局，提高了他们对ESD事件的耐受能力，当然他与ADUM1xxx系列的磁耦引脚和规格都是兼容的。

应用

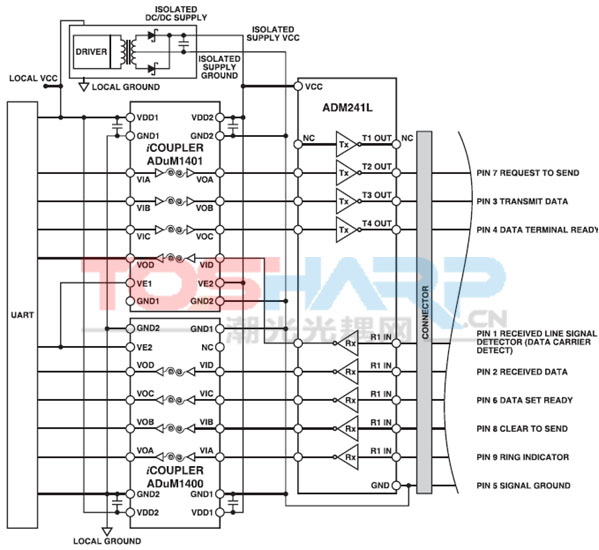

基于这些磁耦高速的传输速率和优秀的隔离能力，他们可应用在一些现场总线通信中，保障系统的安全与稳定。比如像下面的RS-232应用中就可以使用磁耦。
