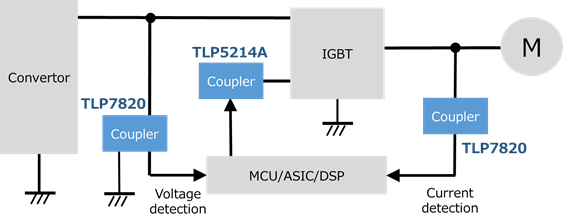

a.应用方框图

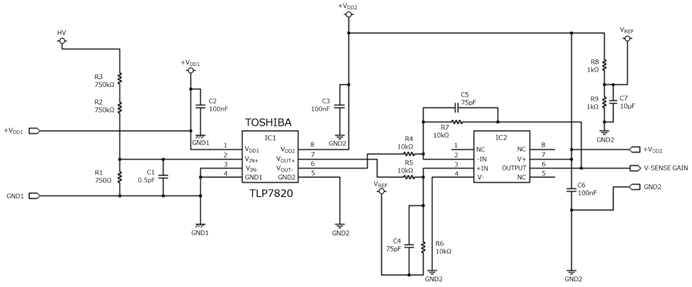

b.应用电路图
| 型号 | TLP7820 |
|---|---|
| 封装 | SSOP-8 |
| 标准包装 | 1500/REEL |
| 产品分类 | 光隔离放大器 |
| 应用领域 | 变频器/伺服器 |
| 选型替换 | 替换ACPL-C790 |
| 电路数 | 1 |
|---|---|
| 输出类型 | 差分 |
| 压摆率 | - |
| -3db 带宽 | 230kHz |
| 电流 - 输入偏置 | 5.5nA |
| 电压 - 输入补偿 | 900µV |
| 电流 - 供电 | 12mA |
| 电压 - 供电，单/双 (±) | 4.5V ~ 5.5V |
| 工作温度 | -40°C ~ 105°C |
| 安装类型 | 表面贴装型 |
特点：
光耦合隔离放大器
共模噪声抑制：15kV/μs（最小值）
低消耗电流：初级侧8.6mA（典型值），次级侧6.2mA（典型值）
薄型封装（SO8L）有利于灵活的PCB设计
