主页 > 技术方案 > SOP-4封装的光耦OR-10XX系列，应用领域可编程控制器/通讯设备/家用电器等设备
OR-10XX系列是奥伦德推出的光耦，提供DC和AC输入，设备包括一个红外发射二极管，该二极管与光电晶体管检测器光学耦合，并采用4引脚LSOP封装，尺寸规格为7.5*3.8*2.0mm。该系列产品具有高输入输出隔离电压和高集电极-发射极电压，爬电距离高于8mm，安全性能出色。

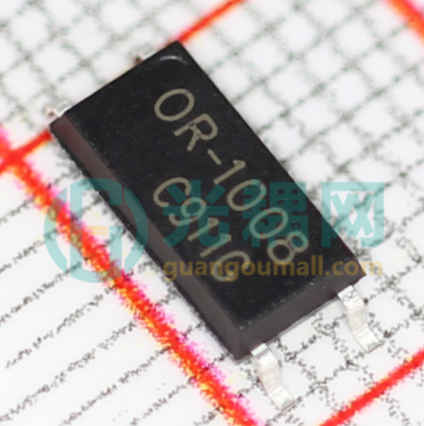

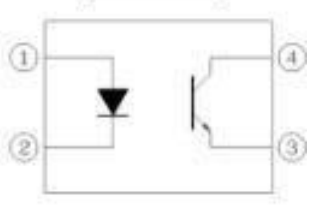

图1 OR-10XX的产品图及电路图
电气特性方面，产品的工作温度为-55~110℃，温度适应性较好。正向压降仅1.2V，产品的损耗较低。隔离电压高达5000V。产品具有高电流传输比，在IF=5mA, VCE=5V的条件下为50~600%，在IF=10mA, VCE=5V的条件下为63~320%。
图2 参数表
产品特点：
电流传输比(CTR: 50~600% @ IF = 5mA, VCE = 5V) (CTR: 63~320% @ IF = 10mA, VCE = 5V)
高输入输出隔离电压 ( Viso = 5,000Vrms )
高集电极-发射极电压（VCEO = 80V）
工作温度-55~110℃
爬电距离＞8mm
采用双转印模具技术
长型迷你扁平包装
MSL Class Ⅰ认证
应用领域：
（1）可编程控制器
（2）系统设备，测量仪器
（3）通讯设备
（4）家用电器，例如风扇加热器等。
（5）不同电位和阻抗的电路之间的信号传输
