主页 > 技术方案 > 高速光耦TLP109——匹配电阻选取
关于普通光耦的阻抗匹配问题，请参考之前的文章《如何通过上下拉电阻选择光耦》
现如今通讯速率越来越快的当下，普通光耦在单纯的只接电阻情况下，上升时间Tr有20us左右，这将无法适用于高速通讯。然而高速光耦在使用过程中若阻抗选取不当也会导致上升延迟过大，电平拉不到底等问题。

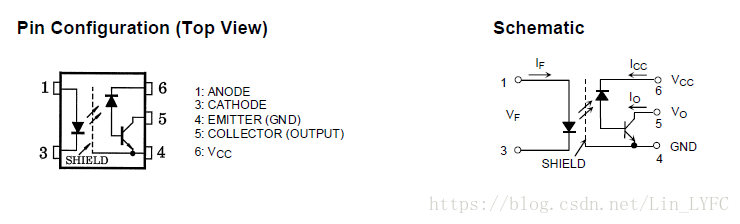

高速光耦TLP109内部构造如下图所示：

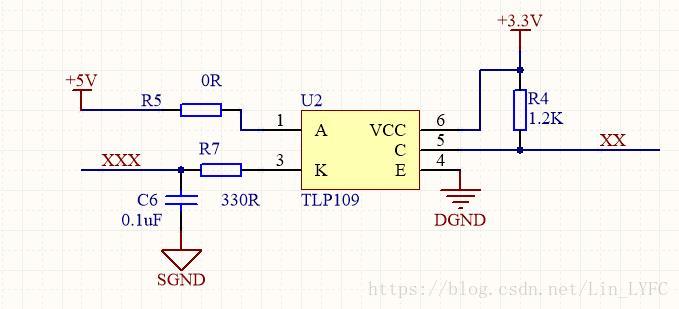

以下是一个简单使用的电路（C6不贴，除非干扰很大，信号宽度够且能忍受增加信号延迟）
参考手册给出的上升延迟为2us左右，下面列举一些问题。

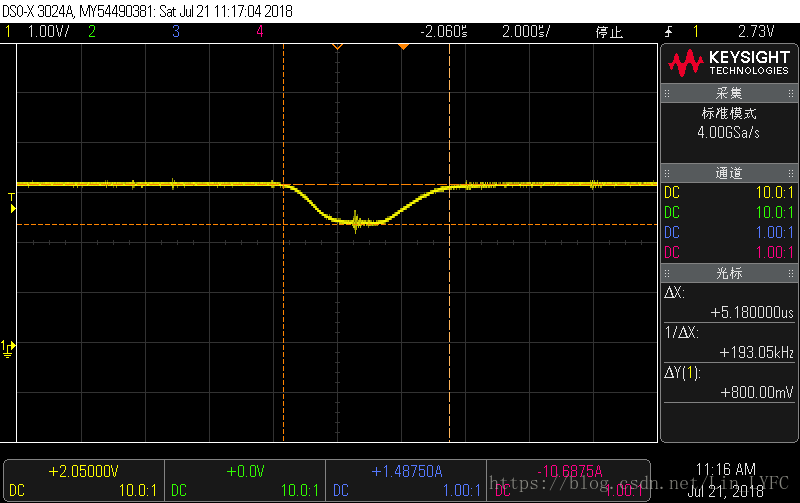

R4/R7比值过大：

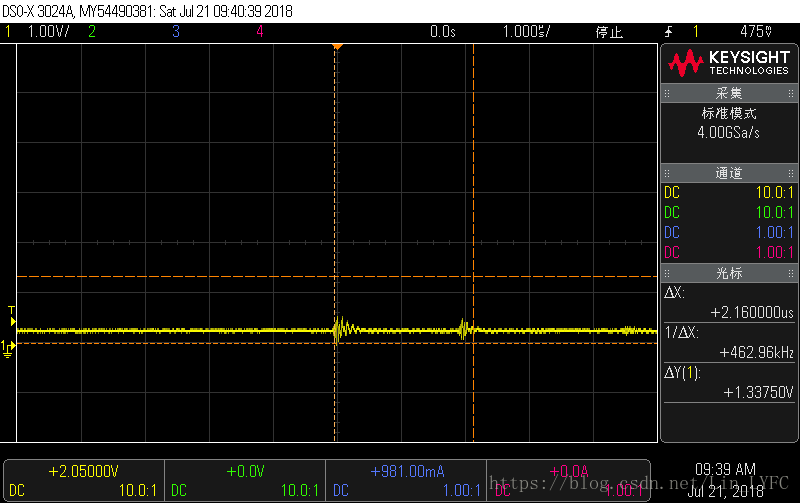

R4/R7比值过小：
当时的信号宽度只有4us不到，做了几组实验得出结论：
A.当输入侧电阻为330Ω时，输出侧电阻应该选取1K~2.2K能保证输出的波形正确，能被检测到。
B.当输入侧电阻为1K时，输出侧电阻应该选取3K~8K能保证输出的波形正确，能被检测到。
1.增大输出侧电阻会减小上升时间（tr），但是增大的输出侧电阻也会增大下降时间（tf）。
2.过大的输出电阻会导致三极管的输出电压静态工作点过低，过小的输出侧电阻会导致光耦电流转换率（CTR）不足，导致三极管导通压降过大，输出低电平过高。
3.适度增大输入电阻，可以增大输出电阻的选取范围。
4.过大的输入电阻会导致电流转换率（CTR）不足，导致三极管导通压降过大，输出低电平过高。过小的输入电阻会导致静态时的噪声等因素会导致输出侧导通，无法传送信号。
5.输入侧一般不加电容，增加电容会起到滤波作用，出现类似R4/R7比值过小的图像效果。
