本应用笔记主要根据NSi3190在各种拓扑的隔离电源环路反馈中的具体应用，说明隔离误差放大器NSi3190可兼容3种常见类型的反馈工作模式。
1
电流镜级联IOUT用于拉电流型反馈的PFC+LLC系统应用
2
3
EAOUT2 检测电压直接用电压型反馈的Fly-back系统应用
NSi3190用于主控制器拉电流型反馈PFC+LLC架构的系统应用功能框图
该LLC系统特色是用于第三代半导体GaN 开关管在高频场景的快充及工业场景的应用，级联了驱动器NSD1624，隔离误差放大器NSi3190用作电流型反馈的芯片。在很多指标上可以获得优异的性能及指标： PF>0.95，Efficiency>0.96，THD<10%，负载调整率<0.5%，纹波<500mV，输入电压范围90-264Vac。本案采用4：1的比例电流镜用作主芯片NCP13992的拉电流型反馈，采用Type-III型的补偿。

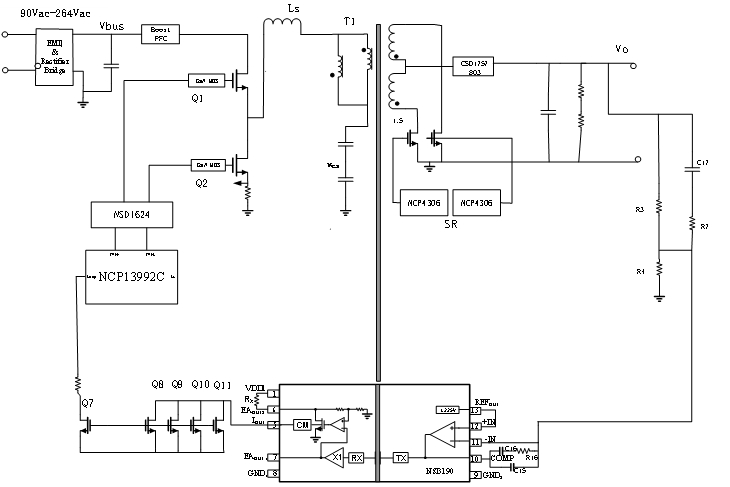

LLC 200W+NSi3190+GaN-FET 功能框图
如半桥系统的功能框图所示，Q1、Q2分别是半桥电路原边的上管和下管，Q3\\Q4,Q5\\Q6分别是副边两组同步整流管。一个高低边双路隔离驱动NSi6602(SOW)用于原边的主控器的同步整流使能引脚驱动副边的同步整流管，另一个高低边双路隔离驱动NSi6602(LGA)用于主控制器的高低边输出引脚与上下开关管之间。隔离误差放大器NSi3190(SSOP16)用于针对主芯片的灌电流型反馈， 一个Type-III 的补偿配置级联在误差放大器NSi3190与输出，直流大信号的反馈采样分压参考点按误差放大器的输入基准VREF进行配置。
240W半桥系统应用功能框图
