电机系统中高隔离DC-DC及东芝智能栅极驱动器

村田高隔离DC/DC转换器与东芝智能栅极驱动器在电机系统中的应用

在高功率和高速度电机系统的设计中，选择合适的电源转换解决方案至关重要。Murata的高隔离DC/DC转换器系列，尤其是MGJ系列，以及东芝的智能栅极驱动器光耦，尤其是TLP5214A在这一领域中展示了其技术和应用价值。

电机系统的桥式配置

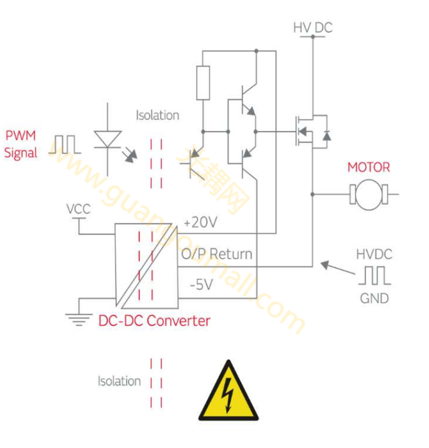

电机系统中常用的桥式配置（如半桥、全桥或三相配置）需要可靠的电源管理。这些配置中的开关元件，比如IGBT或MOSFET（包括SiC和GaN），工作在高电压和高频率下，要求其栅极驱动PWM信号和驱动电源轨与地线隔离，以确保系统的稳定性和安全性。

高隔离DC/DC转换器的重要性

为了防止高dV/dt开关节点的影响以及减少耦合电容，高隔离DC/DC转换器通过坚固的隔离屏障抵抗局部放电效应，保证了长期的性能稳定。这些转换器的紧凑设计节约了板载空间和开发时间

专为栅极驱动应用设计的高隔离DC/DC转换器

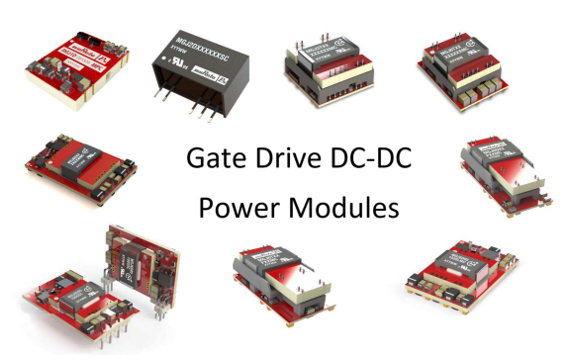

Murata推出了针对栅极驱动应用的高隔离DC/DC转换器系列，特别是MGJ系列，以满足电机驱动和逆变器中常见的高隔离需求。这些转换器设计用于为桥式电路的“高边”栅极驱动提供稳定的电压和隔离。MGJ系列产品能够在IGBT/MOSFET切换时维持恒定负载，提供稳定输出。它们在加电和断电时的性能也至关重要，以防止器件受损。

MGJ系列的适用范围

Murata的MGJ系列转换器适用于多种应用，包括如电机驱动/运动控制、太阳能逆变器、UPS、替代能源、高功率AC-DC转换、牵引、电动/混合动力车辆和焊接等。这些转换器的不对称输出电压和专利技术，提供了优化的驱动电平、系统效率和EMI性能。

MGJ系列的技术规格

Murata的MGJ6系列转换器具有14mm的爬电距离和电气间隙，适用于690V AC工业电气分配系统中的强化隔离的栅极驱动电源应用。MGJ6系列转换器额定功率为6W，提供宽广的2:1输入电压范围，输出电压包括15/-10伏、20/-5伏和15/-5伏，适合需要高达3kV DC-DC链路电压的电源应用。

东芝智能栅极驱动器光耦TLP5214A

东芝的TLP5214A是一款具有内置IGBT非饱和（VCE(SAT)）检测器的智能栅极驱动器光耦，适用于按照方法(c)进行IGBT饱和监控、有源镜像钳位和故障信号反馈。TLP5214A提供优良的性能和稳定性，特别是在开关和非饱和期间的瞬时脉冲噪声方面。此外，它有助于大限度地减少外围电路设计的设计工作量，减少外部组件并减少PCB面积。

TLP5214A的技术特性

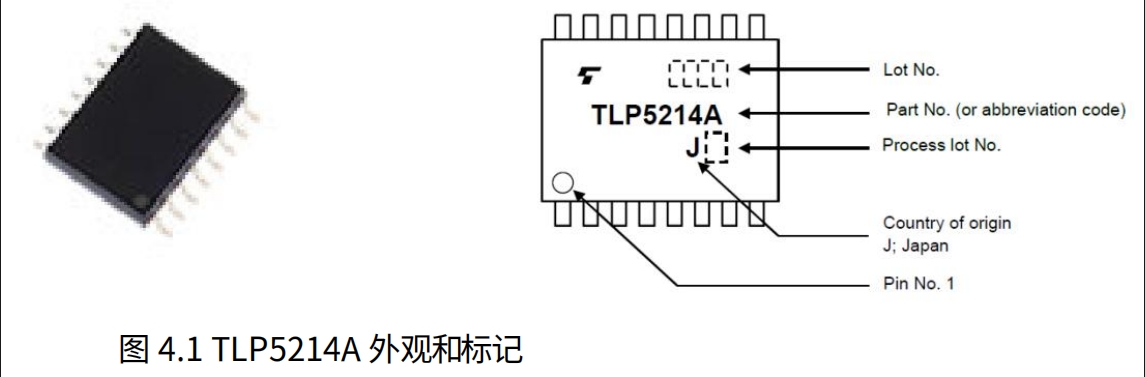

1.TLP5214A是一款先进高度集成的4.0A输出电流GBT极驱动光电耦器采用宽爬电距离和间隙的SO16L封装。

• 2.峰值输出电流:土4.0 A(Max)
• 3.工作温度范围:-40至+110C
• 4.供电电流:3.8 mA (Max)
• 5.电源电压:15~30V
• 6.值输入电流:6 mA (Max)
• 7.传播延迟 (tpLH/tpHL) : 150 ns (Max)
• 8.DESAT 前沿消隐时间:1.1 us (典型值)
• 9.共模瞬态抗扰度:土35 kv/us (最小值)
• 10.隔离电压:5，000 Vrms (最小值)
• 11.安全标准d UL 认证:UL1577，文件号 E67349
• 12.UL 批准:CSA (组件验收服务)编号5A，文件编号 E67349
• 13.选项(D4) VDE:DIN EN60747-5-5EN60065 或 EN60950-EN62368-1
• 14.CQC:GB4943.1和GB8898日本工厂(申请中)

当需要 EN60747-5-5认证类型时，请指定“选项(D4)”

保护模式

当TLP5214A进入保护模式时，反馈侧的FAULT输出LED会亮起，并且FAULT端子输出从高电平切换到低电平以指示IGBT错误。如果继续保护模式，次级侧的FAULT输出LED也会亮起，并且大约10mA的电流开始在VCC2和VE端子之间流动，从而增加次级侧的功率损耗。当保护模式激活时，系统必须立即关闭并重新启动(见图 3.7 和3.8)。

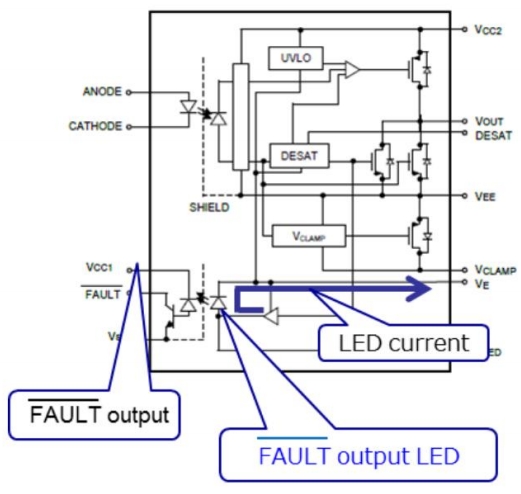

图3.7内部电路图（故障时的动作路径）

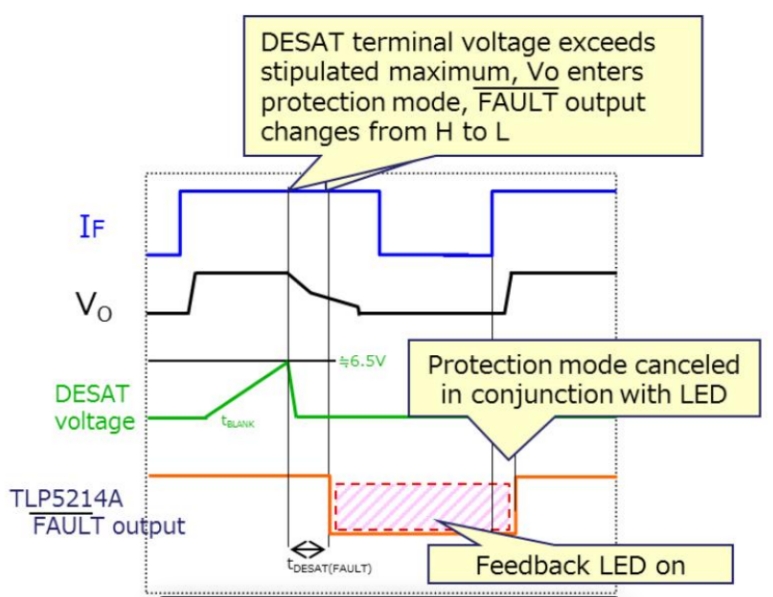

图3.8   TLP5214A时序图（保护已启动）

TLP5214A应用领域

TLP5214A适用于中等功率IGBT和功率MOSFET的直接驱动器件，广泛应用于交流伺服系统、通用逆变器、太阳能和风力发电系统功率调节器等FA设备。TLP5214A的这些特性使其成为中等功率的IGBT和功率MOSFET直接驱动器件的理想选择，同时保证了系统的稳定性和可靠性。

综合应用

结合村田高隔离DC/DC转换器和东芝TLP5214A智能栅极驱动器光耦，电机系统设计师能够实现更高的效率和性能，同时降低系统的整体成本和复杂性。这种技术组合为电机控制提供了先进的解决方案，能够应对高功率、高速度和高隔离要求的挑战。

结论

村田的高隔离DC-DC转换器系列和东芝的智能栅极驱动器光耦(TLP5214A)，在提升电机系统中的稳定性和安全性方面发挥着至关重要的作用。它们不仅在技术上先进，而且在确保电机系统运作的稳定性和安全性方面提供了关键的支持，是电机驱动应用开发的理想选择。从电机控制到工业电源安装，这些先进的技术解决方案确保了系统的Max性能和最高安全标准。
