EtherCAT 伺服驱动器 & 运动控制 IO 成套方案

作者：光耦网发布时间：2026/7/28 来源：光耦网浏览量：5 相关关键词: Microchip MCU 信号采样光纤隔离高速 SRAM 缓存

上一篇："AI 算力正在下沉到每一台终端设备里——从低功耗传感器到工业视觉网关"

下一篇："AT91SAM7S256D-AU｜工业存量设备维修刚需 32 位 MCU"

摘要

面向自动化产线、工业机器人设备厂商，适配方案宣讲、客户拜访、投标 BOM 推荐、新项目硬件前期选型对接。

工业自动化持续升级，EtherCAT 总线凭借高速实时、同步性强的优势，成为伺服驱动器、分布式运动控制 IO 从站主流总线方案。很多硬件团队选型只关注 EtherCAT 从站芯片，容易忽略采样隔离、实时控制、高速缓存整套配套器件搭配。本次带来一套经过大量量产验证的成熟物料组合，以LAN9252I/ML EtherCAT 从站控制器为核心爆品，联动主控、信号采样、光纤隔离、存储、高速 SRAM 缓存，打造高可靠运动控制成套 BOM，便于成套推单，提升单客户产值。

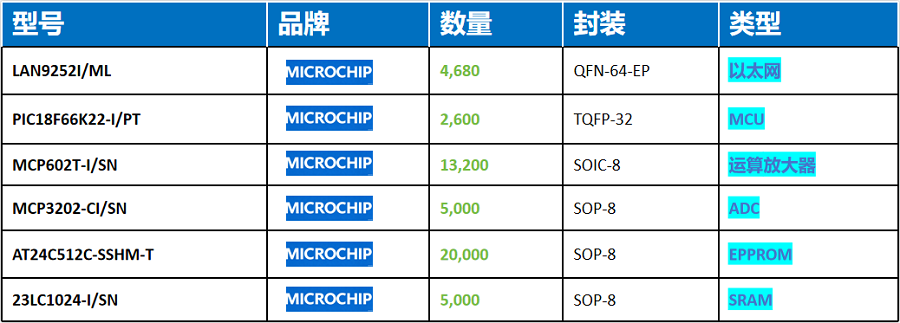

一、核心参数速览

1. 实时运动控制核心｜PIC18F66K22-I/PT

8 位高性能 PIC 单片机，TQFP64 封装，内置多路 PWM、12 位 ADC、硬件串口与 SPI；宽工业温区 - 40℃~+85℃，拥有充足 IO 资源，负责底层电流闭环控制、开关量 IO 逻辑、故障检测，和 LAN9252 协同完成运动指令解析。

2. EtherCAT 从站控制器｜LAN9252I/ML

专用 EtherCAT 从站芯片，MLQFN 封装；内置两路以太网 PHY，支持硬件 FMMU、SyncManager，硬件实现 EtherCAT 协议，大幅降低 MCU 运算压力；支持分布式时钟 DC，满足多轴同步运动控制刚需，是伺服、IO 从站标准化首选器件。

3. 模拟采样前端｜ MCP3202-CI/SN

MCP602T-I/SN：双通道轨对轨低功耗运放，用于电流、电压采样信号放大、阻抗匹配； MCP3202-CI/SN：双通道 12 位 SPI 接口 ADC，高速采集母线电压、电机相电流，为电流环闭环提供精准原始数据。

4. 电气隔离光纤收发器｜HFBR-1521Z

工业光纤收发对管，实现控制板与功率板光电隔离；隔绝变频器、功率回路带来的共模干扰，杜绝高压串扰损坏控制核心，提升伺服系统 EMC 性能。

5. 参数存储｜AT24C512C-SSHM-T

512Kbit I2C 接口 EEPROM，工业级，断电数据不丢失，用于保存伺服增益参数、设备 ID、零点校准数据、故障日志，支持多次擦写。

6. 高速采样缓存｜23LC1024-I/SN

1Mbit SPI 串行 SRAM，无读写等待、无需刷新，作为高速采样数据缓冲区，缓存实时采样波形、运动过程临时数据，缓解主控运行压力。

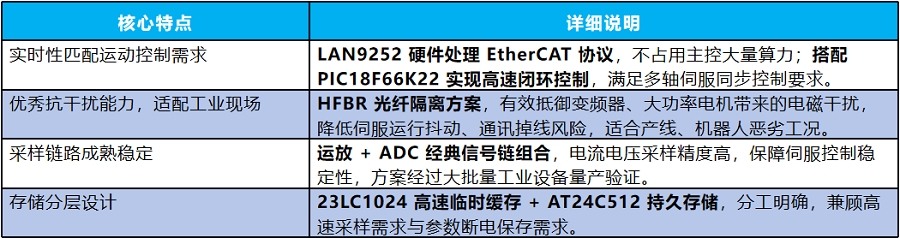

二、整套方案使用架构

整套物料按照伺服驱动器硬件架构分层搭配，逻辑清晰，方便快速理解：

上层总线通信：
LAN9252I/ML 直接对接上位 EtherCAT 主站，接收运动指令，通过并行 / SPI 接口与 PIC18F66K22 交互，分担协议处理任务，保障总线实时性。
底层闭环控制：
PIC18F66K22 作为本地控制器，执行电流环、位置环运算；控制多路 PWM 输出驱动功率回路。
信号采集链路：
电机电流、母线电压先经过 MCP602 运放调理，送入 MCP3202 模数转换，数字化数据上传主控形成闭环控制。
强弱电隔离：
控制板与功率逆变板之间采用 HFBR 光纤收发器通信，彻底切断功率侧干扰通道，解决工业现场 EMC 难题。
数据缓存与持久化：
高速实时采样临时数据存入 23LC1024 高速 SRAM；伺服参数、校准信息固化保存在 AT24C512C，上电自动加载。
