IGBT驱动光耦测试方法

作者: 发布时间:2018/8/6 来源:光耦网 浏览量:392 相关关键词: 光耦 IGBT 驱动 测试 方法

注:测此系列时必须在VCC(8脚)和GND(5脚)间加上一个0.1uF的电容,否则会烧坏光耦

型号:FOD3120、FOD3150、FOD3180、FOD3181、FOD3182、FOD3184

1.确定被测光耦类型

本来测试IGBT驱动光耦是要看他输出的电平变化随输入端电流的变化,但在实际确认时发现,有部分NG的光耦的输出逻辑依然随输入端正常变化,因此不能准确判断其是否NG,但是发现一般NG的光耦他开启和关闭时的电压电流ICCH和ICCL基本上都会上升,不满足厂商规格书上的额定值,因此可通过观测他的ICCH和ICCL开进行简单判断,然后再进行逻辑确认。

IGBT驱动光耦测试方法 (1).jpgIGBT驱动光耦测试方法 (2).jpg

2.测试线连接

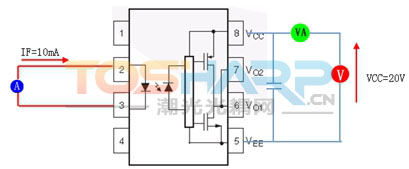

测试原理图

电容要要加在离光耦脚越近的地方越好,不要超过20mm。

IGBT驱动光耦测试方法 (3).jpgIGBT驱动光耦测试方法 (4).jpg

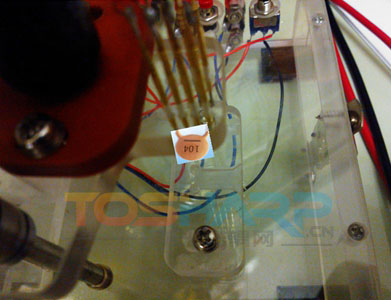

电容差不多就是接这个地方,最上面和最下面两个脚通过0.1uF的电容相连,建议放到下面离光耦最近的地方。

IGBT驱动光耦测试方法 (5).jpg

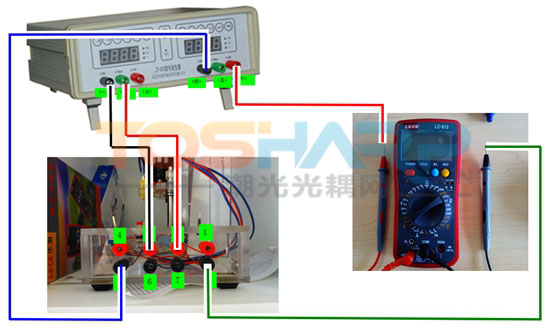

接线实物图:

IGBT驱动光耦测试方法 (6).jpg

连线说明:

1.二连2

2.一连3

3.六连红笔

4.黑笔连8

5.四连5

6.VCC和GND接一个0.1uF的电容

3.参数设定

信号发生器:左通道10mA,右通道电压输出20V

万用表:直流20mA档位

4.进行测试

放入材料

5.判定标准

实测FOD3120时电流非常稳定,基本上全部小于2.8mA,建议万用表电流大于3.0mA判断为NG,不同型号的请参照规格书中ICCH与ICCL的值。

IGBT驱动光耦测试方法 (7).jpg

测试实例:

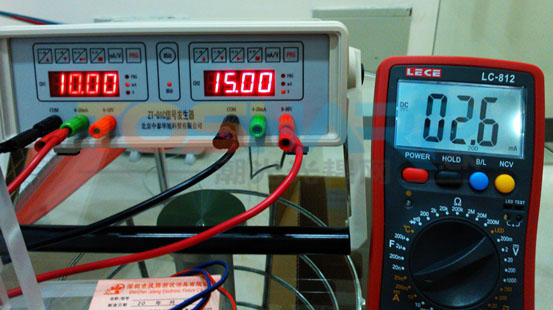

下图显示了在IF=10mA,VCC=15V的情况下,ICCH=2.6mA,小于3.0mA判断为OK。

IGBT驱动光耦测试方法 (8).jpg
