使用TPD4164K的DC 300V输入BLDC电机无感控制电路开发方案

光耦网专业的开发团队，为您定制工业电子应用方案！

方案简介

这份参考指南（以下简称为“本指南”）解释了DC 300V输入无刷直流电机无感控制电路（以下简称为“本参考设计”）的规格和操作步骤。室内空调的风扇通常使用无刷电机，这些电机一般在DC 300V电平下运行。以前，电机主要是通过使用霍尔传感器的方波激励来驱动的，但近年来，为了响应对系统成本更低、效率更高和电机更安静的需求，电机已经通过不使用霍尔传感器的正弦波激励和矢量控制来驱动。在这份参考设计中，使用了微控制器TMPM374FWUG来控制电机，并实现无感矢量控制。智能电力设备由用于三相逆变器的开关和一个门极驱动器组成，以紧凑的封装形式用于驱动电机。这份参考设计（RD179-2）使用了TPD4164K（IGBT内置型，耐压600V，MAX输出电流2.0A，并带HDI P30封装）。这个设备有助于实现具有紧凑板载面积的高效率电机驱动。此设计指南（以下简称为本指南）描述了DC 300V输入无刷直流电机无感控制电路的设计（以下简称为本参考设计）。

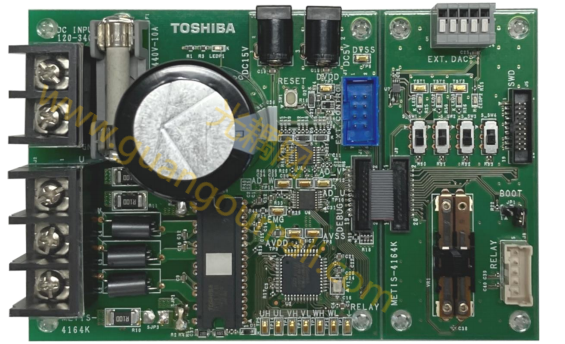

实物图

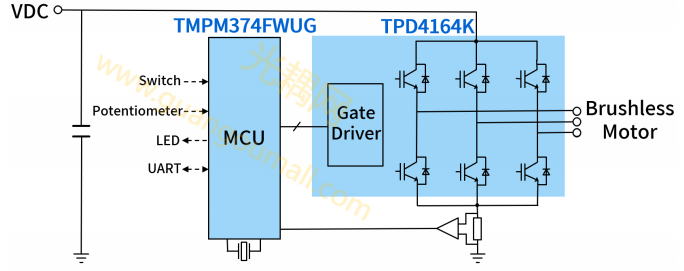

简易框图

参数

项目	规格
电机功率输入	直流120V至340V
控制功率输入	直流15V,直流5V
电机驱动MAX电流（每相）	2.0A
电机驱动系统	无感应矢量控制（速度控制）
切换频率	15.625kHz（可通过软件更改）
MCU控制方法	单MCU控制或External MCU控制
冷却系统	自然空气冷却
保护功能	电机功率输入过电流（通过10A保险丝），电机输出过电流（约2.9A每相）
板尺寸（包括附件板部分）	130x85x53.4mm
板配置	2层，70μm铜厚度
I/O接口	装在附件板上状态显示红色LEDx3 状态设置用DIP开关x4 速度设置用电位计x1 SWD输入/输出x1

电路设计

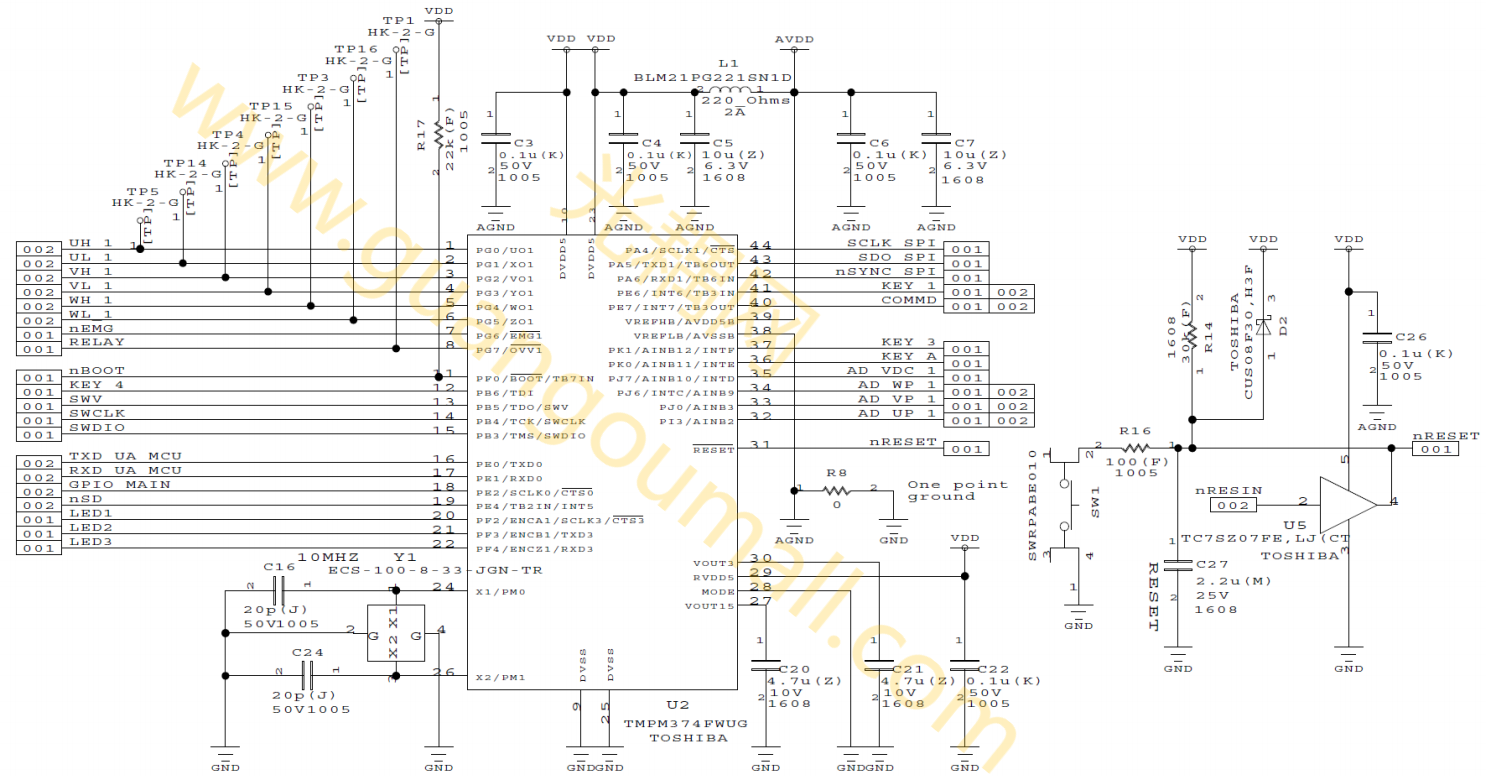

MCU及其外围电路


电机控制电路（TPD4164K）

本方案还附含分流电流检测电路、故障检测电路、电机电压检测电路等保护电路及保护措施。设计文档中，含有电路设计公式等，能大大减少开发时间。

特点

1. 高级微控制器：采用东芝微控制器TMPM374FWUG，配备高速Arm Cortex-M3核心，支持高达80MHz的操作频率，工作温度范围广泛（-40到80°C），非常适合于要求高性能和可靠性的电机控制应用。

2. 复杂的电机控制功能：微控制器内置多种适用于电机控制的功能，包括A/D转换器、可编程电机驱动器、矢量引擎和编码器，这些功能为精确和灵活的电机控制提供了基础。

3. 智能电力设备TPD4164K：提供一种高压（600V耐压）、三相无刷电机驱动解决方案，内置IGBT和3分流电阻电流感应功能，以及多个保护电路和关机功能，允许直接从微控制器接收控制信号来驱动电机。

4. 多重保护机制：包括过热保护、欠压保护、过流保护和关机功能，确保电机驱动系统的安全和可靠性。

5. 直观的电路设计：提供详细的电路设计和组件列表，使得开发者能够清晰地了解设计的每一个方面，从而便于实现和故障排除。

6. 电机驱动电路集成：设计包含了MCU外围电路、电机驱动电路、分流电流测量电路、错误检测电路和电机电压检测电路，形成了一个完整的解决方案，以支持复杂的电机控制需求。

7. 调试和诊断支持：设计中包含了错误检测电路和电机电压检测电路，允许系统在运行中监测性能并迅速诊断问题，提高了维护效率和系统稳定性。

8. 紧凑封装：微控制器采用LQFP44小型封装，智能电力模块采用HDI P30封装，有助于实现紧凑的板载设计。

适用领域

基于该项目的技术特性，以下是可能的应用领域和具体用途：

1.工业自动化

·精密控制机器：如CNC机床、自动化装配线、机器人臂等，这些应用需要精确的速度和位置控制。
·泵和风扇控制：适用于需要调节流量和压力的场合，比如HVAC系统、冷却系统和通风设备。

2.家用电器

·空调器：由于无感控制能够降低噪音，所以特别适合用于室内外空调器的风扇和压缩机。
·洗衣机和洗碗机：在这些应用中可以实现高效率和低噪音的电机控制。

3.电动交通工具

·电动自行车和电动摩托车：为电动两轮车提供电机控制解决方案，增强其性能和续航能力。
·无人驾驶车辆：在自动导引车（AGV）和其他自动化运输工具中，精确的驱动控制是必要的。

4.消费电子

·电动工具：比如电钻、电锯等，它们需要可靠和高效的电机控制。
·个人护理产品：如电动牙刷和剃须刀，需要小型、高效的电机。

5.能源产业

·可再生能源系统：例如风力发电中的风轮调节，需要精确的电机控制来优化发电效率。
·电池储能系统：在电池管理系统中用于控制冷却风扇和泵。

6.医疗设备

·诊断仪器：如CT扫描仪和MRI机，它们需要高精度和低振动的电机控制。
·辅助设备：比如电动轮椅和康复设备。

7.航空航天

·飞行器控制系统：无人机和其他飞行器中的精密电机控制。
·卫星定位系统：用于调节卫星天线或仪器的精准定位。

这些应用领域都会用到本方案设计的高效率、低噪音、高性能和多功能保护特性，以及能够在广泛的工作温度范围内稳定工作的能力。

关键器件

器件型号	器件目录	搭载部位.数量	说明
TPD4164K	智能功率器件600V（高压PWM直流无刷电机驱动IC）	电机驱动・1	600V／2A3相直流无刷电机驱动IC内置功率器件，HDIP30
TMPM374FWUG	TX03	电机控制・1

服务与支持

·整体解决方案：提供完整的DC 300V输入无刷直流电机无感控制电路方案以满足客户需求，并根据客户要求进行定制和优化。
·PCB :提供PCB板、PCB制造文件、钢网文件、印刷文件、Layout文件。确保布局合理、布线稳定。客户可根据自身需求进行二次开发和布局的调整。
·智能功率器件的选型：提供智能功率器件的选型建议，并协助客户进行选型产品的参数和使用指南的获取。
·相关设计参考文献：IC相关设计文档、电路拓扑、设计原理解析、主要元器件选型规则、产品行业相关规定。
·套料：根据客户需求提供BOM套料，确保器件质量可靠。

器件简介

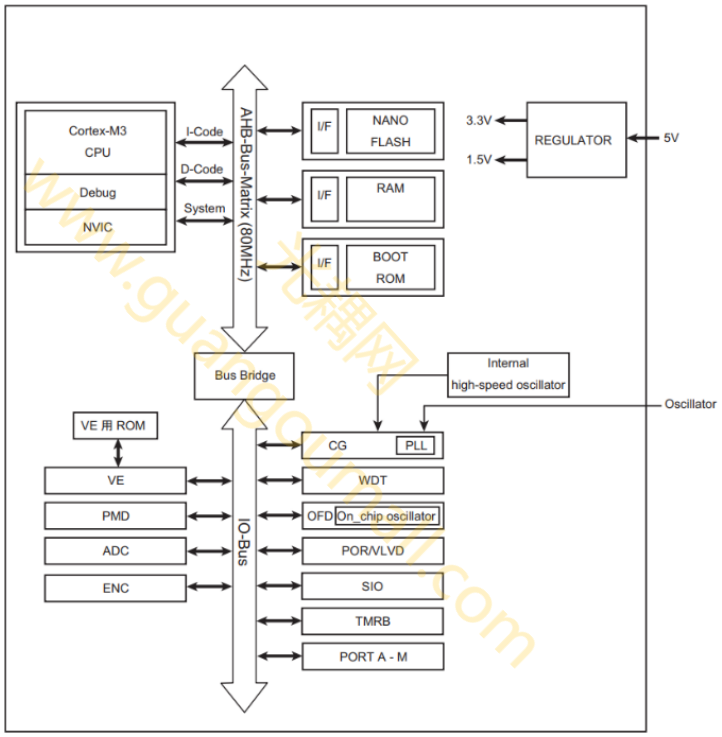

微控制器TMPM374FWUG

·本参考设计使用了东芝微控制器TMPM374FWUG来控制电机

·配备了高速的Arm Cortex-M3处理器，可以运行至80MHz（操作温度范围-40至80摄氏度）。
·配备了适合电机控制的功能，例如模数转换器（A/D converter）、可编程电机驱动器、矢量引擎和编码器。
·支持5V电压运行。
·小型LQFP44封装。

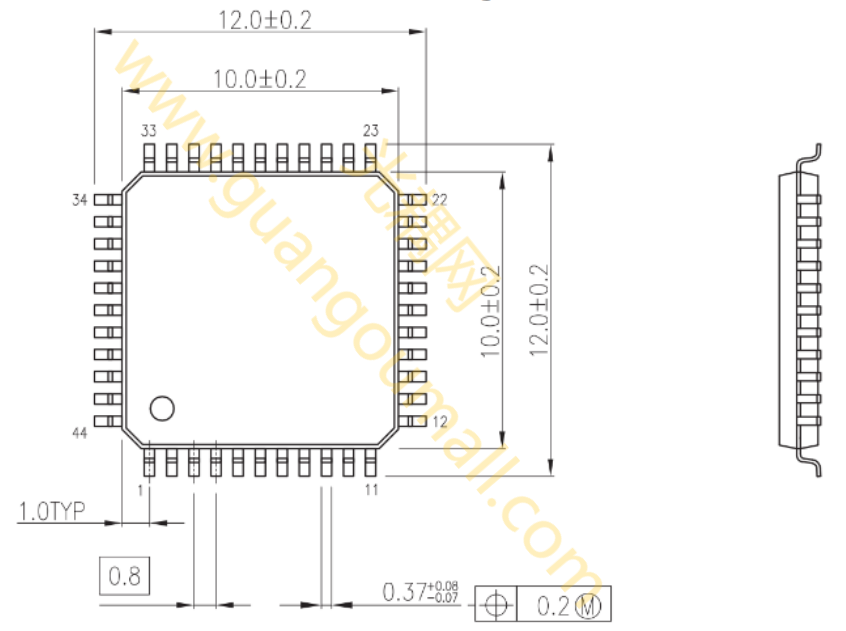

智能电力设备TPD4164K

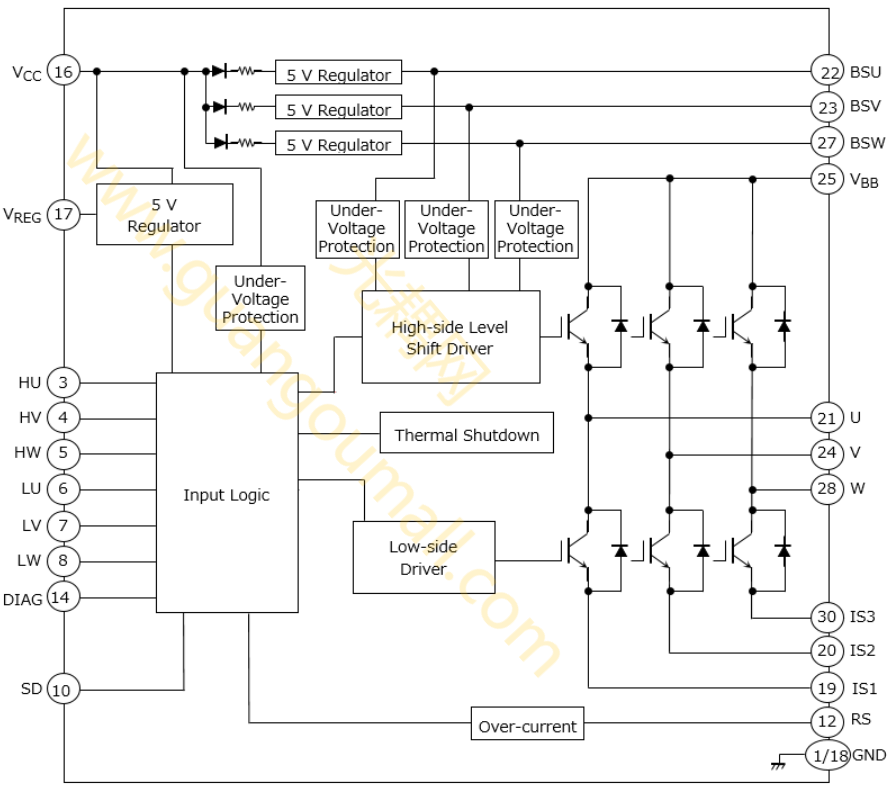

本参考设计（RD179-2）使用了智能电力设备TPD4164K。TPD4164K是一款高压三相无刷电机驱动器，内置了额定600V的IGBT，并支持3-分流电阻电流感应。它还整合了电平移位的高侧驱动器、低侧驱动器、过热保护电路、欠压保护电路、过流保护以及关机（SD）功能。因此，一个三相无刷电机可以通过从微控制器接收控制信号来直接驱动。

·输出耐压VBB 600V（Max值）
·输出电流Iout 2.0A（Max值）
·HDIP30封装
