AVAGO 型号尾椎 带你区分哪不同

通过规格书已知ACPL-P480 型号编码  贴片SOP6封装日常中经常出现不同尾椎情况-000E -500E -060E -560E等等.

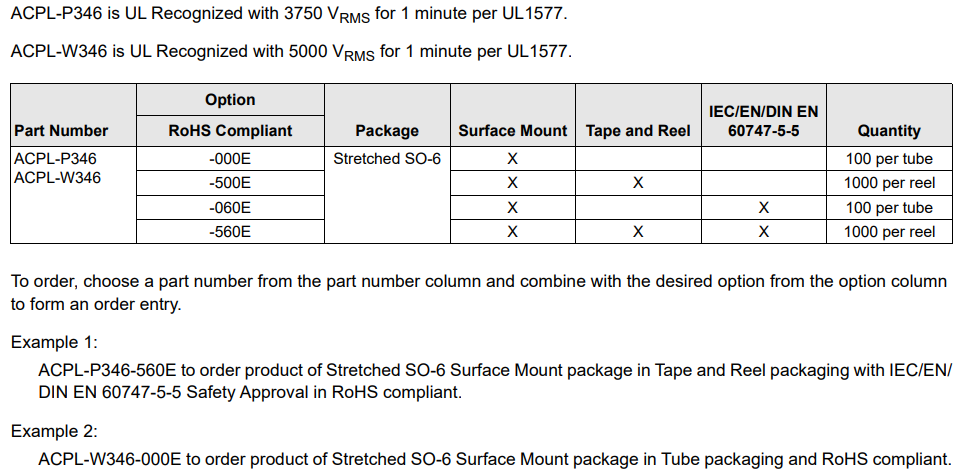

如图所示对照下，卷带/管装包装和有无IEC/EN/DIN EN60747-5-5 区别，接下来让我来带大家了解，UL1577标准和IEC/EN/DIN EN60747-5-5认证.

ACPL-W346-500E该型号，可提供符合UL1577标准的5000Vrms持续1分钟的隔离额定值。

UL1577是一项关于隔离器件的安全标准，规定了隔离器件需要承受一定的电压而不发生击穿等危险情况的测试要求。“5000Vrms / 1 Minute Rating”表示该隔离器件能够在1分钟的时间内承受5000V的均方根电压而不出现绝缘失效等问题，这对于保障设备的电气安全，防止不同电路之间的电气干扰、短路等情况非常重要，广泛应用于需要电气隔离的领域，如汽车电子、工业控制、通信等，以确保设备的稳定运行和人员安全。

IEC/EN/DIN EN60747-5-5 是与半导体器件相关的标准。IEC 是国际电工委员会，其发布的标准具有国际通用性；EN 代表欧洲标准；DIN 是德国标准化学会，DIN EN 则表示德国采用的欧洲标准。该标准主要涉及半导体设备中光电设备部分，特别是光电耦合器（光隔离器）相关内容。

IEC60747-5-5:2020 此标准用于规范半导体器件的第 5 - 5 部分，即光电设备中的光隔离器（Photocouplers）它规定了光隔离器在多个方面的关键要求：

1.电气性能：需具有可靠的电气隔离性能，保证输入和输出电路之间的电气隔离程度符合规定。

2.温度性能：设备要能在规定的温度范围内正常工作，并且具备适当的热管理和散热设计。

3.机械性能：应能够承受预期的机械应力，像振动、冲击和跌落等条件。

4.环境适应性：能在各种环境条件下正常工作，涵盖湿度、盐雾、紫外线和其他恶劣条件。

5.安全性：要符合相关的电气安全标准，提供适当的保护措施，防止电击和火灾等危险。

6.信号质量：光隔离器的输入/输出信号应具有适当的分辨率、稳定性和时序性能。

7.制造过程：设备需按照规定的制造过程生产，以确保一致性和质量可靠性。

欧盟版本(EN 60747-5-5
德国标准(DIN 60747-5-5
欧洲标准(DIN EN 60747-5-5

▼
