光耦合器（opticalcoupler，英文缩写为OC）亦称光电隔离器或光电耦合器，简称光耦。它是以光为媒介来传输电信号的器件 ，通常把发光器（红外线发光二极管LED)与受光器（光敏半导体管)封装在同一管壳内。当输入端加电信号时发光器发出光线，受光器接受光线之后就产生光电流，从输出端流出，从而实现了“电—光—电”转换。以光为媒介把输入端信号耦合到输出端的光电耦合器，由于它具有体积小、寿命长、无触点，抗干扰能力强，输出和输入之间绝缘，单向传输信号等优点，在数字电路上获得广泛的应用。
光耦的应用越来越广泛，就目前而言，发现因光偶的选型，光偶替代，光偶工作电流，工作温度设计不当等原因导致产品出现问题，如何减少选型，设计，替代导致的产品问题，我们将采取更有效的措施与方针来解决此类问题的再次发生。
下面就以日嘉新光的2701、2801系列的光耦来做解析，首先产品规格定义CTR：Ice/IF*100% (检测条件：IF =5 ma Vce=5V, 2701，2801系列)，内部结构图及CTR的相关计算方法如下：
光耦的主要特性分析、设计选项和替代要求设计，
选型替代：封装正确，本体MARK字迹要清晰，品牌正确，与技术规格书一致；
替代时，如都为标准件封装，基本上装配没有问题，但需注意厚度是否与原料相同，是否满足整机的工艺要求。
不同输入控制电流IF ，CTR 值不同。

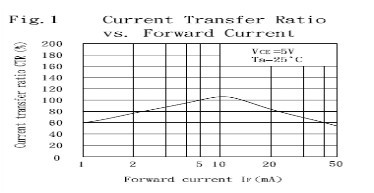

由图表显示，IF在5-15ma时CTR值最大；在小于5mA时(目前我们产品设计大多如此)，CTR值一般小于正常额定规格值；
附加 Cosmo KPS2801-B 实测数据：
J16(2009年第16周生产）的光耦在室温下的CTR
IF（VCE=5V | #1 | #2 | #3 | #4 | #5 | #6 | #7 |
1mA | 88.3% | 90.48% | 90.57% | 86.56% | 87.1% | 85.12% | 87..39% |
2mA | 133% | 130% | 130% | 125% | 135% | 122% | 126% |
3mA | 150% | 154% | 154% | 147% | 151% | 139% | 150% |
5mA | 177% | 187% | 183% | 177% | 178% | 170% | 177% |
J25(2009年第25周生产）的光耦在室温下的CTR
IF（VCE=5V | #1 | #2 | #3 | #4 | #5 | #6 | #7 |
1mA | 69.24% | 78.61% | 66.68% | 66.41% | 65.7% | 75.5% | 79.0% |
2mA | 97% | 105% | 110% | 104% | 101% | 122% | 126% |
3mA | 121% | 121% | 131% | 132% | 129% | 151% | 151% |
5mA | 166% | 147% | 174% | 174% | 173% | 210% | 196% |
评注：IF不同，CTR不同，且差异非常大；不同DATECODE的也有差异，但在IF=5ma时，CTR值都在规格（130-260）范围内；设计，选型，替代注意：设计时工作电流应接近来料的检测电流值（目前大多IF=5ma）,否则应用的CTR值无法保证，产品动态性能将很差；
不同环境温度不同环境温度，CTR 值不同。

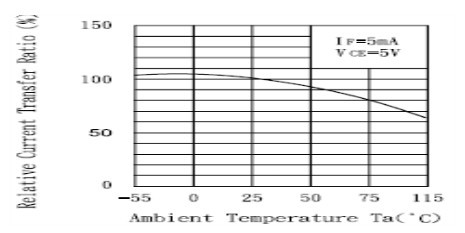

由图表显示，CTR 值与光偶的工作环境有关，温度太高或太低都小于常温附近的检测值；
光偶有RL阻值大小及工作频带带宽要求；

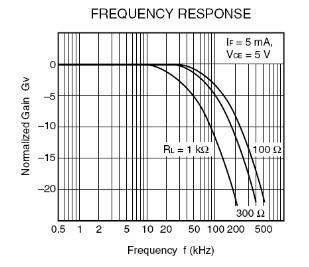

由图表可看出：光偶有频带要求，如上图为KPS-2801光偶，工作频率基本在500KHZ以内，且对于高频工作时，RL（输出分压电阻）要小； 设计，选型，替代注意：产品工作频率，RL选取阻值务必在带宽内，且考虑IF电流大小，VCE工作压降；
不同环境温度，输入控制电流可能产生变化：
由图表可看出：环境温度超过55-60度后，输入控制电流IF 的最大值将随着温度上升而显著减小；设计，选型，替代注意：选取合适的IF电流，使输入控制电流的变动都能及时反馈到输出端，保证产品反馈环的稳定。
