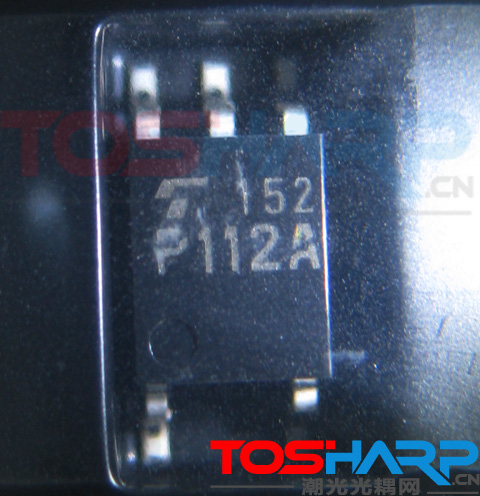

PS8101，TLP112A是采用5pinSOP封装的高速光耦合器，速率达到1Mbps。

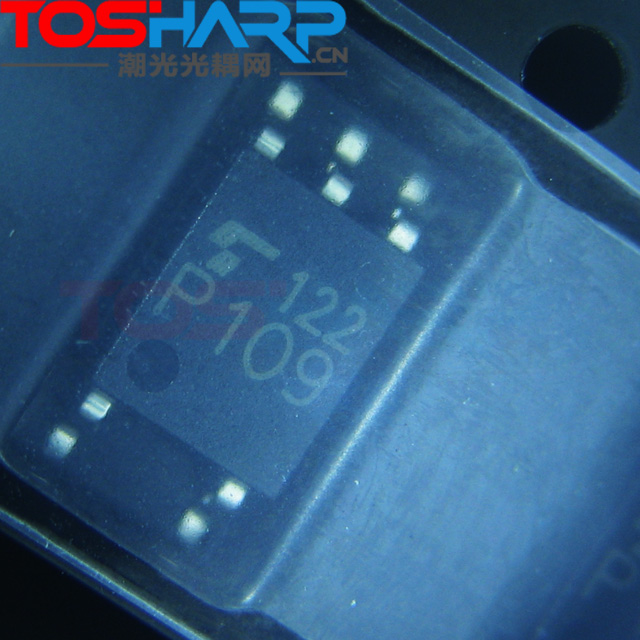

PS8101由Renesas生产，TLP112A和TLP109由Toshiba生产。
采用SOP封装具有较强的隔离能力，BV=3750Vr.m.s.
他们允许在-0.5~15或-0.5~35V的电源电压Vcc下进行工作，并且ICCH<1uA
可提供-0.5~15或-0.5~35V的输出电压Vo,
低电平时的Vol<0.4V
信号延迟时间tpHL/tpLH<0.8us
电流传输比CTR的范围为15%-35%
基本工作原理

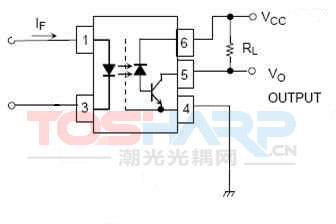

其pin6接VCC，主要为内部的光敏二极管提供电压，当光敏二极管受到IF驱动LED发出的红外线时，光敏二极管产生光电流，提供给三极管的Base级，使其导通。
当IF=L，光耦处于关闭状态，输出VO=VCC-I*RL=H
当IF=H，光耦处于开启状态，输出VO为PIN5和PIN4间的管压降VOL<0.4V=L
基于其高的传输速率，和SOP的小体积封装，他们广泛应用在各类产品中，比如：电源，开关电源，逆变器，工业控制器的I/O接口，工业通信，高速A/D和D/A转换器，交流电动机驱动，可编程控制器，IPM驱动。
应用实例

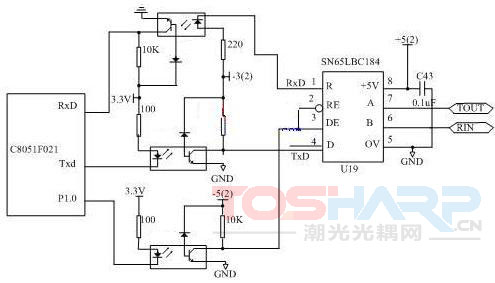

在RS-485的接口电路中，为了防止上位机和下位机的之间互相的干扰，采用光电隔离器件是一种简单而有效的方法。
