主页 > 行业资讯 > HT1632C 32x8 和24x16 LED驱动方案
HT1632C是 32x8 和 24x16 LED驱动器，工作电压2.4V 到5.5V，集成了16级PWM亮度控制，256kHz RC振荡器，以及串行MCU接口。HT1632C主要应用在工业控制指示器，数字钟，计数器，热调节器，电压计以及仪表读出，LED显示器和其它消费类电子。本文介绍了HT1632C的主要特性，方框图以及低功率，中功率和大功率的应用电路。此外还借调了级联应用电路。

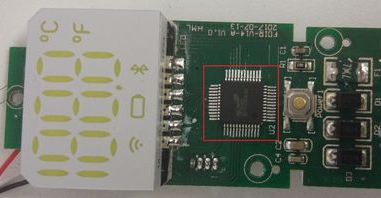

下图为小米iHealth体温计主板芯片示意图：
主板上的LED驱动，就是应用了HT1632C型号作为LED驱动器(红色方框)
图一：HT1632C方框图
应用电路

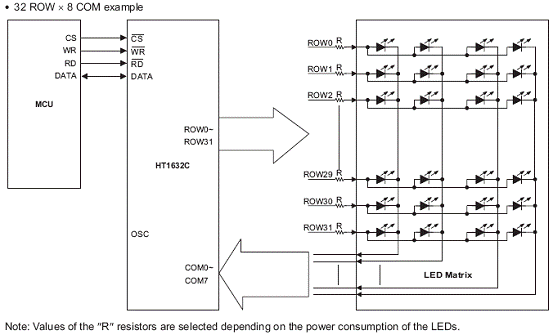

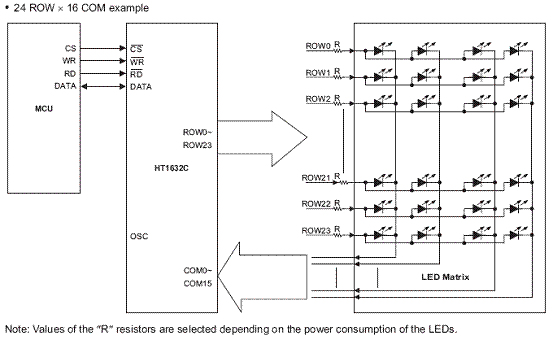

1．低功耗 LED 应用 (直接驱动)

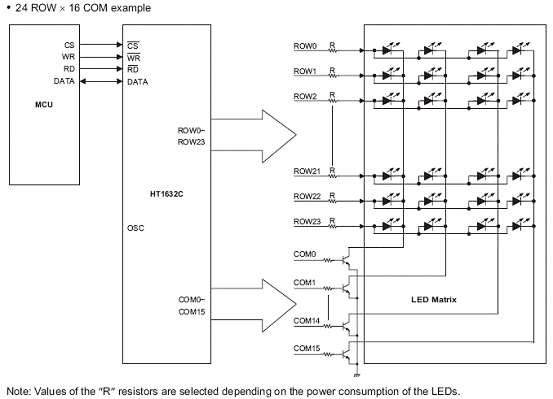

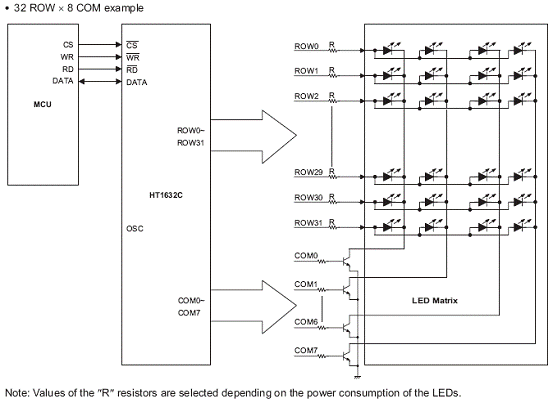

2．中功率 LED 应用 (COM 带晶体管缓冲器)

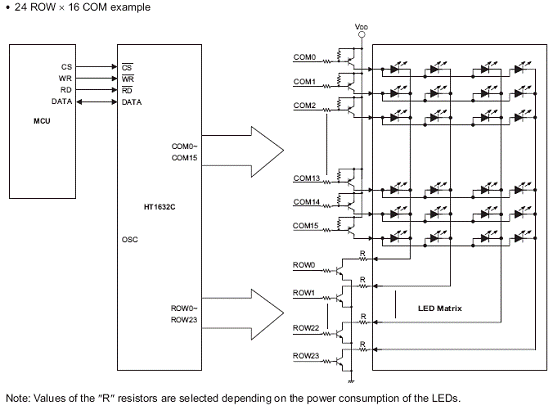

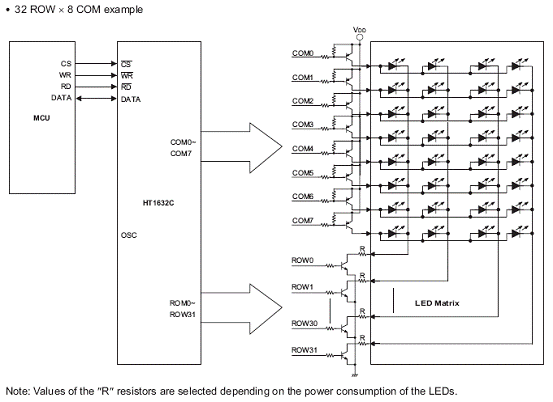

3．大功率LED 应用(ROW 和 COM 带晶体管缓冲器)

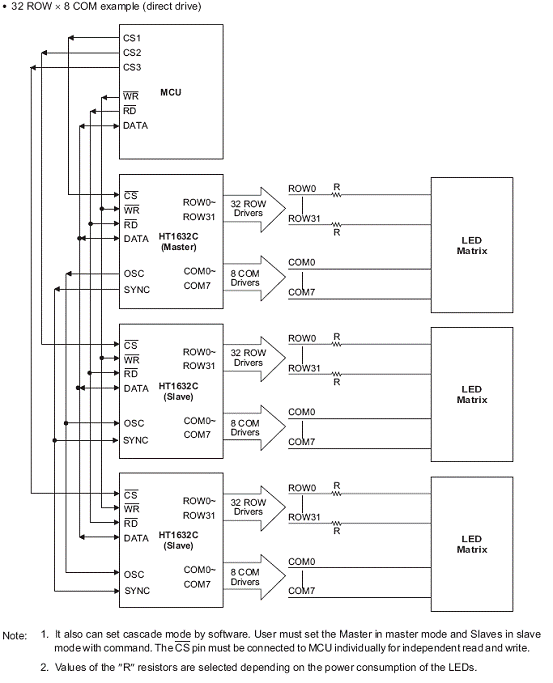

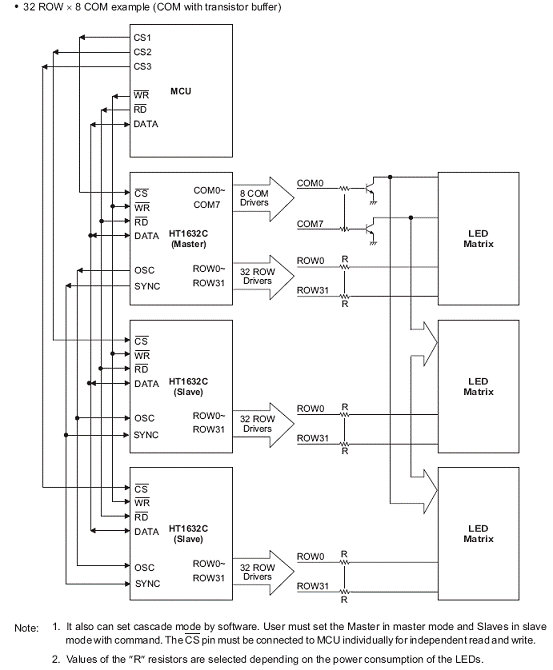

4．级联应用
