1.6kW T型三电平PFC电源：高效、稳定的电力转换解决方案

光耦网专业的开发团队，为您定制工业电子应用方案！

    我们的1.6kW T型三电平PFC电源解决方案，助您轻松解决电力转换难题，实现高效、稳定的电力供应，一起来看看吧！"

       T型三电平PFC电源不仅仅可以作为电源来使用，也可以作为输入端的电源模块，提供稳定、高效的直流电源。通过PFC功能，它可以校正输入电流的功率因数，减少对电网的负载和谐波干扰。同时，T型三电平拓扑结构可以有效地减少逆变器输出的谐波失真，提高电能转换的效率和质量。因此，将T型三电平PFC电源用于逆变器中，可以提高逆变器的性能和可靠性，同时满足对电源质量和效率的要求。

方案简介

设计1.6kW T型三电平PFC电源时，需要考虑以下因素：

1. 电路拓扑结构：采用哪种电路拓扑结构，需要根据具体的应用场景进行选择。

2. MOSFET选型：需要根据电路的工作电压、电流、功率和能量损耗等参数，选择合适的MOSFET器件，以保证电路的稳定性和可靠性。

3. 电路设计：需要进行电路设计，包括T型三级PFC电路、交流电路的安全设计、续流二极管、电流检测器、电压检测器等组件的设计和选型。

4. 温度控制：由于MOSFET逆变器在高温环境下易受损，因此需要采取温度控制措施，如PWM控制器的温度补偿、电容滤波器的散热等。

5. 可靠性设计：MOSFET逆变器的可靠性非常重要，需要进行各种测试和验证，如过载测试、短路测试、温度测试等，以确保电路的稳定性和可靠性。

该参考设计提供了具有1.6kW功率的T型三电平PFC结构电源的设计指南、数据和其他内容。其采用650V(max)、30A（max）的功率MOSFET TK090N65Z、600V(max)、61.8A（max）的功率MOSFET TK090N65Z、650V(max)、6A（max）的SiC肖特基势垒二极管TRS6E65F，使其总效率高达97.3%。

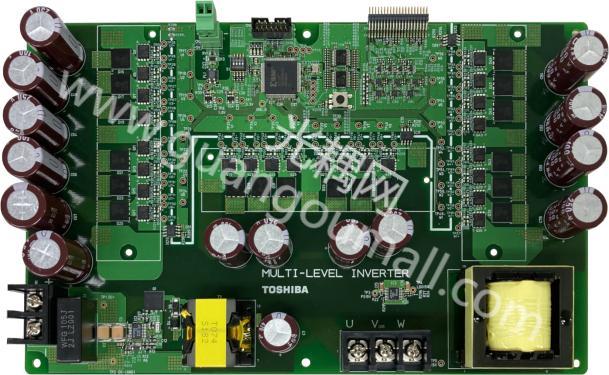

实物图

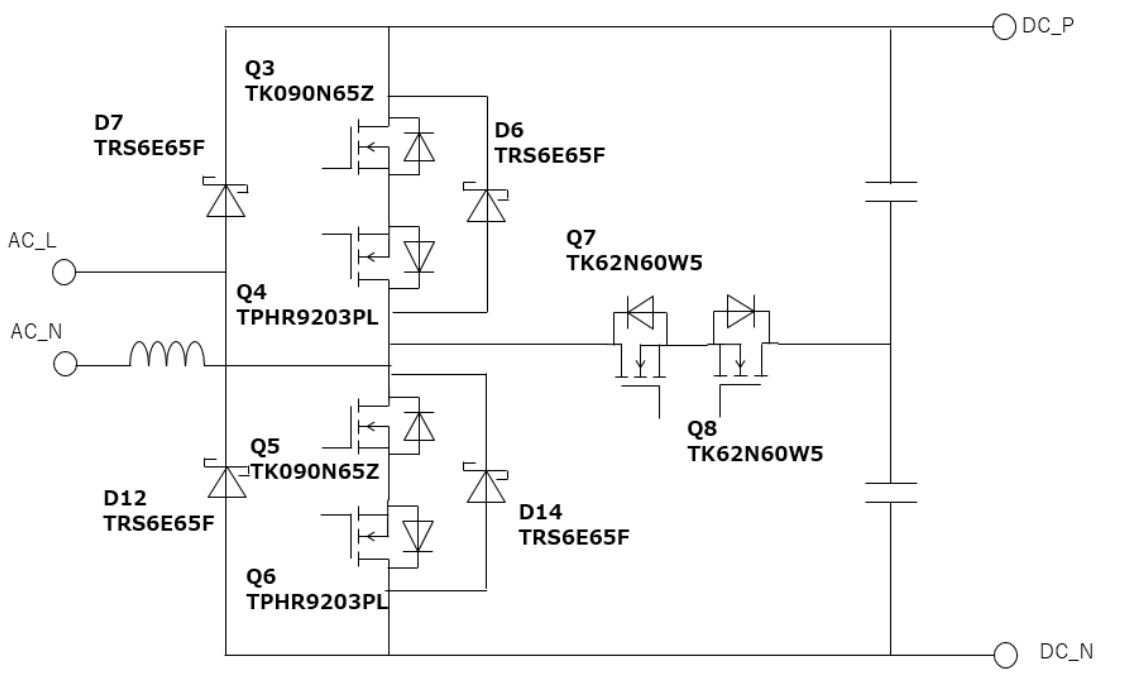

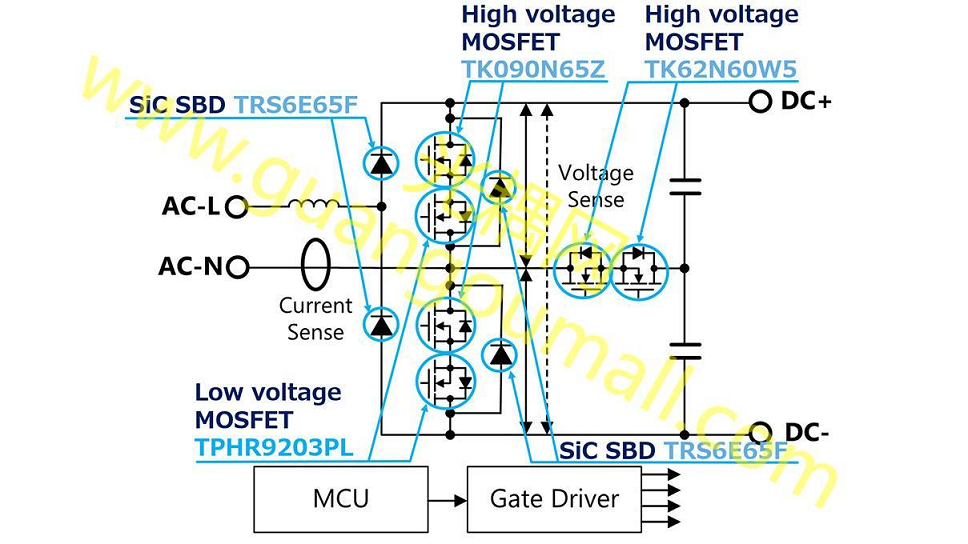

简易框图

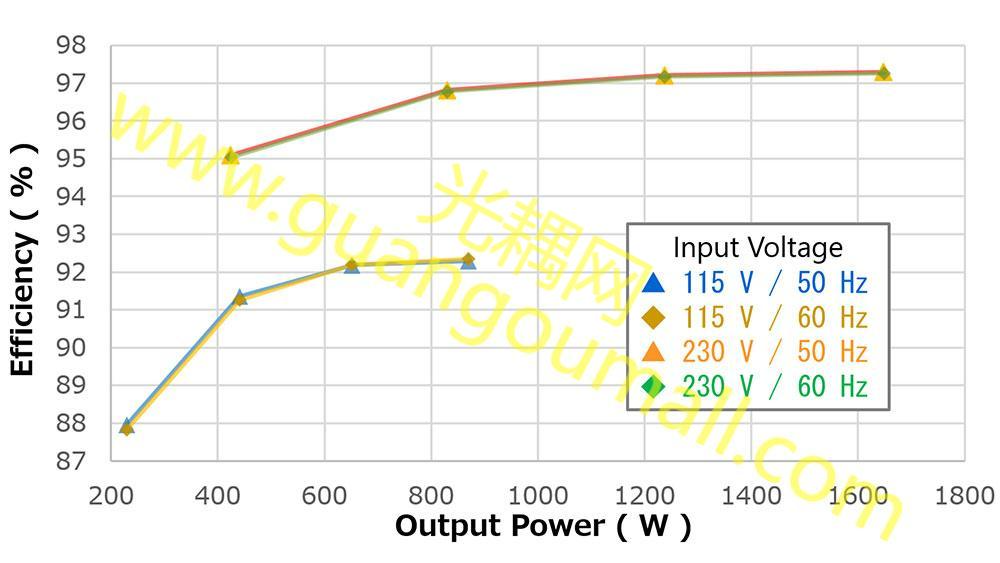

效益曲线图

需要电路源文件可自取，无偿免费分享：扫码加微信

特点

1. 功率因数校正（PFC）电源

2. 内置抑制涌浪电路、保险电路

3. T型3级PFC电路的交流输入侧与2级图腾柱型PFC相同，由电感L，TRS6E65F，TK090N65Z，TK62N60W5搭建T型PFC结构实现三级电路。

4. 高功率密度：1.6kW的输出功率，适用于中高功率应用，能够满足大部分工业和商业场景的需求。

5. 总效率：97.3%（Vin＝230V，100%负载条件下）。

6. 高效能：采用了三电平拓扑结构，能够有效提高功率转换效率，降低能耗，减少能源浪费。

7. 高可靠性：采用了先进的电源控制技术和保护机制，具有过流、过压、过温等多重保护功能，提供稳定可靠的电源输出。

8. 较低的谐波失真：T型三电平拓扑结构能够有效降低输入电流的谐波失真，满足国际标准对于谐波含量的要求。

9. 兼容性强：支持广泛的输入电压范围，适用于全球各地的电源标准，具有较好的兼容性。

10.紧凑设计：采用高效的功率电子器件和散热设计，使得电源体积小巧，适用于空间有限的应用场景。

适用领域

当涉及到具体的产品时，T型三电平PFC电源可以应用于以下几个领域和产品：

1. 工业控制系统：用于驱动各种工业设备和机械，如电动机、传送带、液压系统等。

2. 电力电子设备：包括逆变器、变频器、电网接入设备等，用于能源转换和电力传输。

3. 电力供应系统：用于提供稳定的电力供应，如UPS（不间断电源）系统、电力配电设备等。

4. 交通运输领域：包括电动汽车、轨道交通系统、充电桩等，用于提供高效能和可靠的电力供应。

5. 可再生能源领域：如太阳能发电、风能发电等，将可再生能源转换为可用电力。

6. 医疗设备：如医疗成像设备、手术室设备、生命支持系统等，提供稳定可靠的电力供应。

7. 通信设备：包括基站、通信服务器、网络设备等，提供稳定的电力供应和通信功能。

8. IT设备：如服务器、数据中心、网络设备等，用于提供高效能和可靠的电力供应

总之，T型三电平PFC电源广泛适用于工业控制、电力电子、电力供应、交通运输、可再生能源、医疗设备、通信设备和IT设备等多个领域，为各种应用场景提供稳定、高效的电力供应。

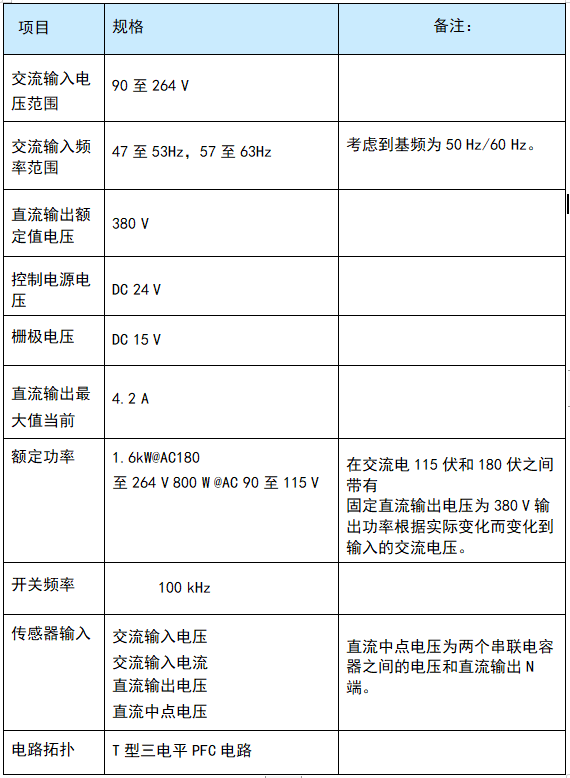

参数

T型3级PFC的配置

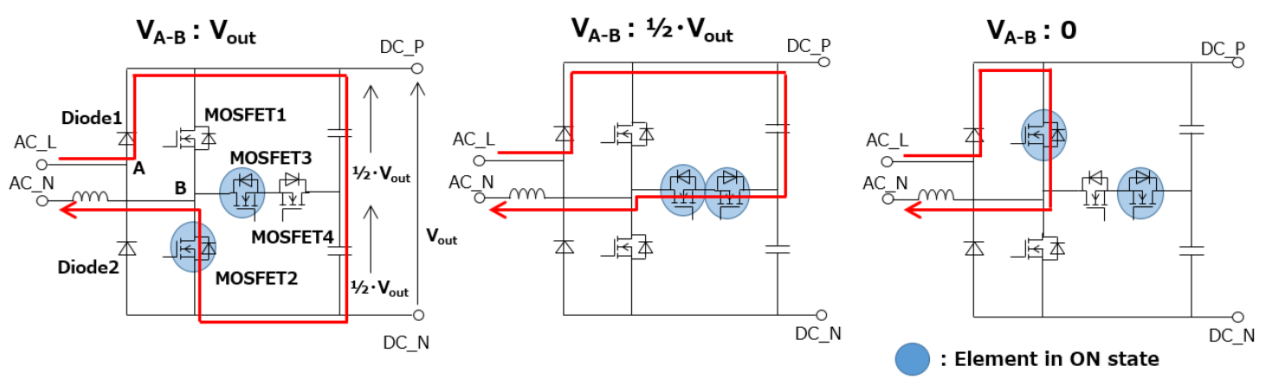

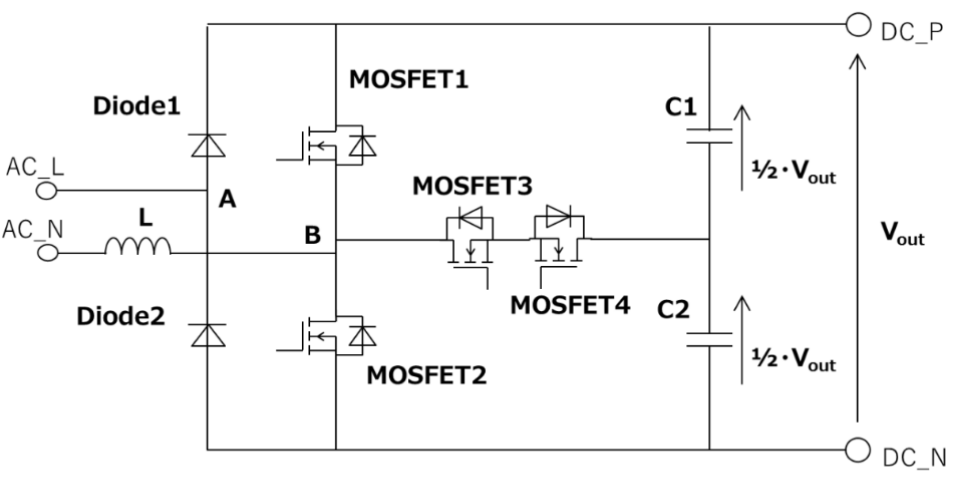

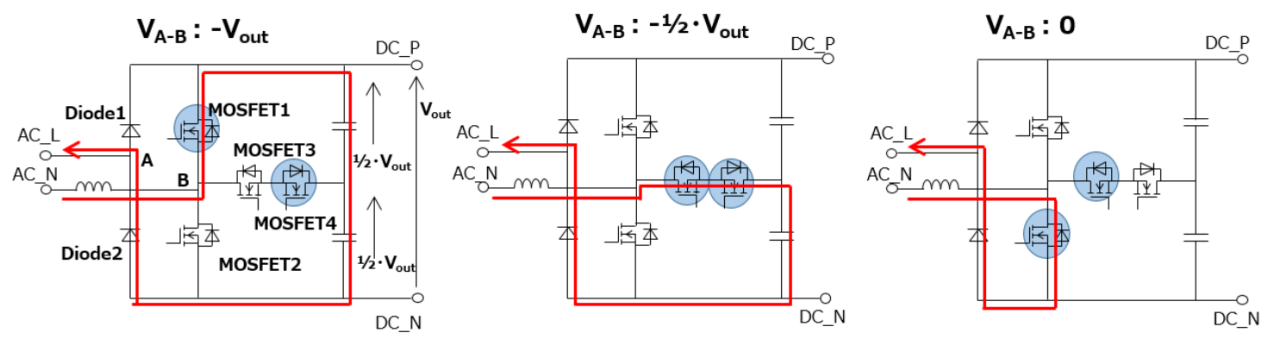

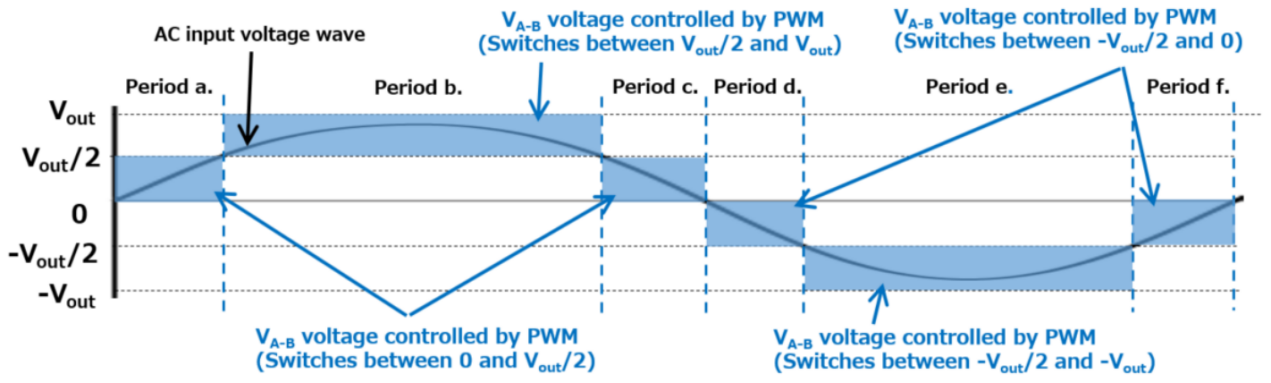

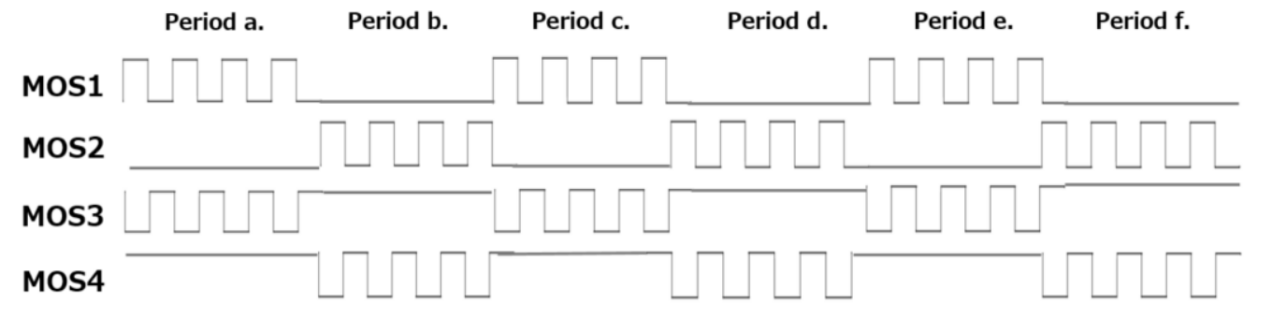

下图显示了T型3级PFC的基本电路示例。T型3级PFC电路的交流输入侧电路两级图腾柱类型PFC电路，由一个电感L、Diode1、Diode2、MOSFET1和 MOSFET2组成。但三级电路通过连接两个输出电容器串联和连接中点的中点MOSFET1，和MOSFET2输入侧的双向元器件由MOSFET3和MOSFET4组成。

T型三级PFC基本电路的示例

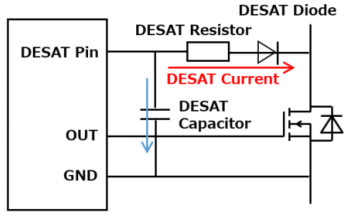

关键器件

服务与支持

· 整体解决方案：提供完整的逆变器方案以满足客户需求，并根据客户要求进行定制和优化。

· PCB :提供PCB板、PCB制造文件、钢网文件、印刷文件、Layout文件。确保布局合理、布线稳定。客户可根据自身需求进行二次开发和布局的调整。

· 功率型MOSFET和SiC肖特基势垒二极管选型：提供功率MOSFET、SiC肖特基势垒二极管的选型建议，并协助客户进行选型产品的参数和使用指南的获取。

· 相关设计参考文献：IC相关设计文档、电路拓扑、设计原理解析、主要元器件选型规则、产品行业相关规定。

· 套料：根据客户需求提供BOM套料，确保质量可靠器件。

器件简介

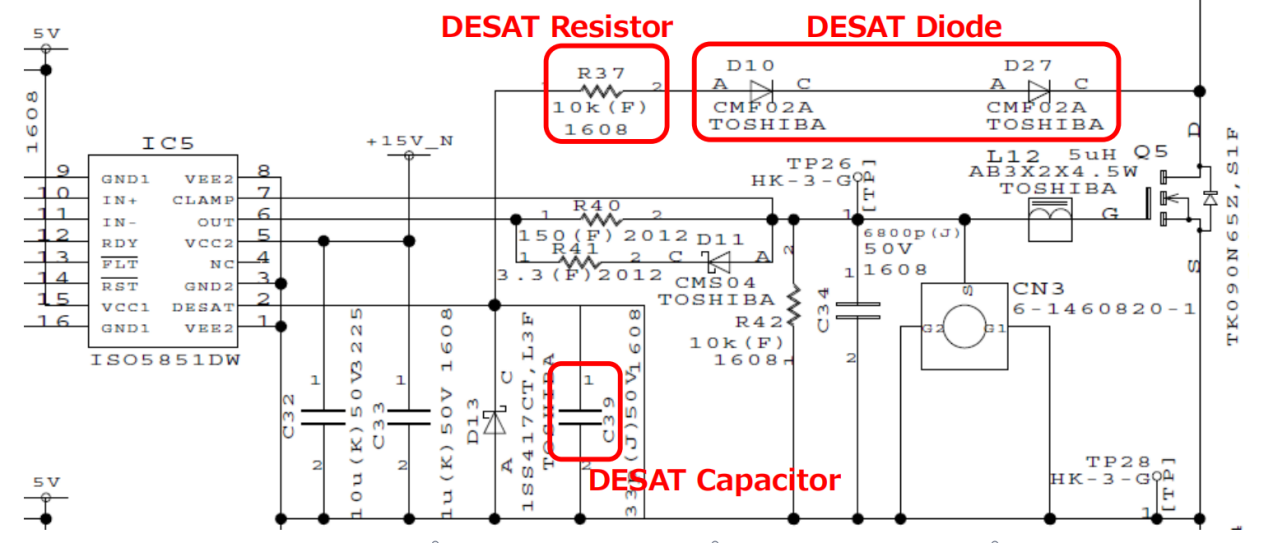

功率MOSFET TK090N65Z

特点

Vbss=650V (max),Ib=30A (max)

低漏源电阻：Ros（on)=0.075Ω(类型）

具有较低寄生电容的高速开关特性

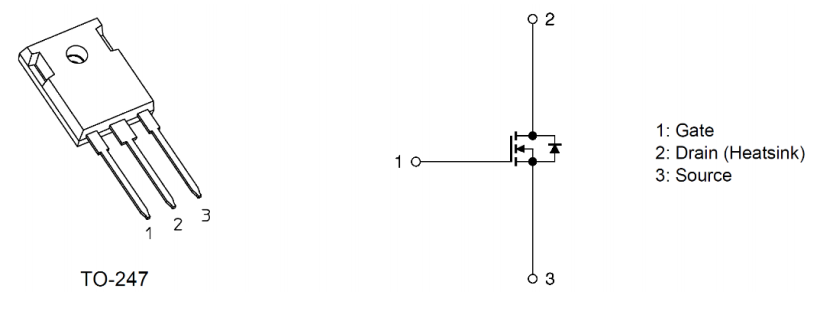

增强模式：Vtn=3至4V（Vos=10V，Io=1.27mA）外观和端子布置

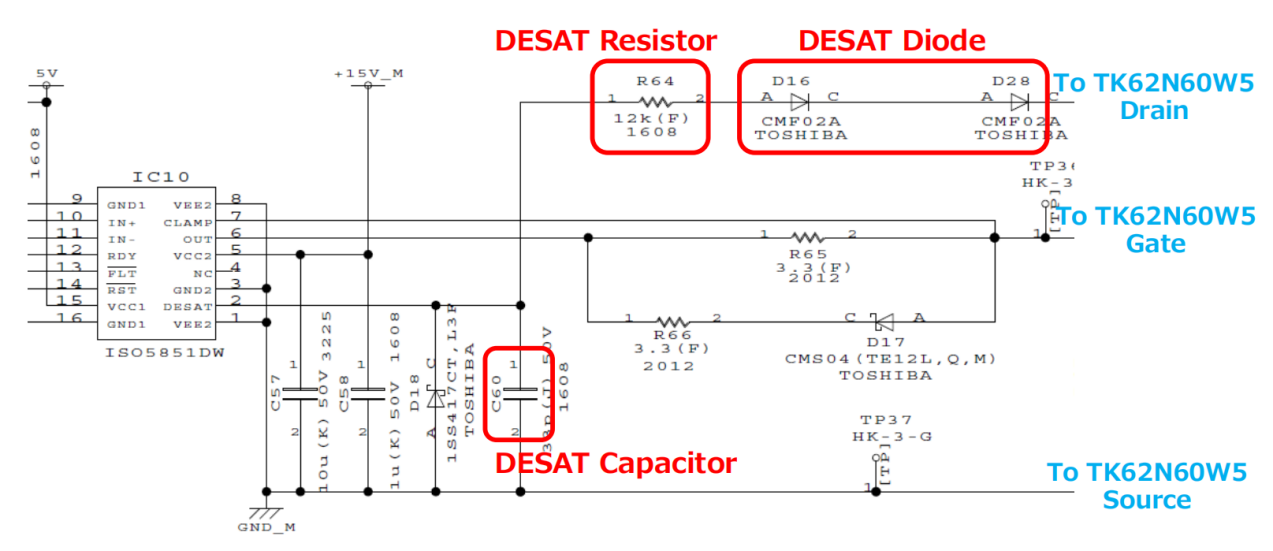

功率MOSFET TK62N60W5

特点

Vbss=600V（max），Ib=61.8A（Max值）

快速反向恢复时间：tr=170ns（类型）

低漏源电阻：Ros（on)=0.036Ω(类型）

通过使用超级结结构： DTMOS

易于控制的门开关

增强模式：Ve=3至4.5V（Vos=10V，Ip=3.1mA）

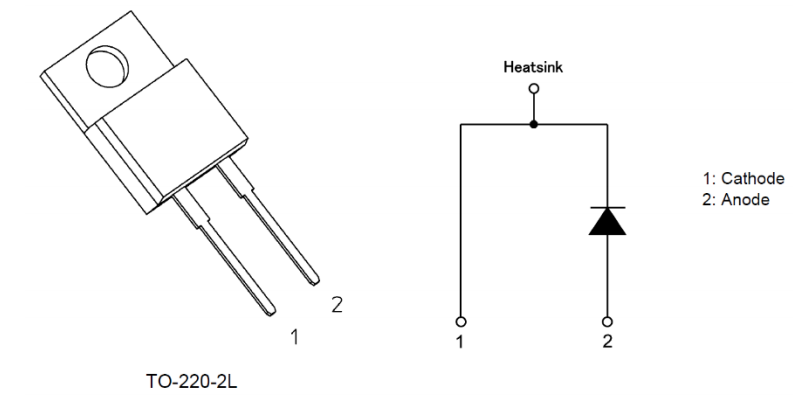

碳化硅肖特基势垒二极管TRS6E65F

特点

VRRM=650V（Max值），中F（DC)=6A（Max值）

高浪涌电流能力：Issm=55A（Max值）

低结电容：Cj=22pF（typ.）

低反向电流：IR=0.3μ(类型）外观和终端布置

功率MOSFET TPHR9203PL

特点

Vbss=30V（Max值），Ib=280A（Max值）

高速开关

小门电荷：Qsw=19nC（类型）

小输出充电：Qass=51nC（类型）

低漏源电阻：Roscon)=0.61 mΩ（类型）（Vas=10V）

低漏电流：Ioss=10μA（Max值)（Vbs=30V）

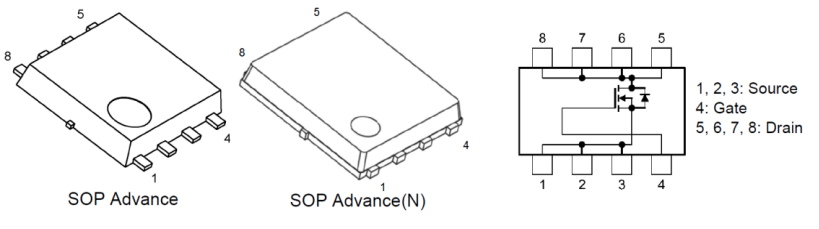

增强模式：Vm=1.1至2.1V（Vos=10V，Io=0.5mA）外观和端子布置
