1、确定被测光耦类型
晶体管输出光耦主要测试CTR，他的内部原理图如下图所示，因此我们需要给他输入端一个电流，再测输出端的电流（需要在输出端加一个电压）
2、测试线连接

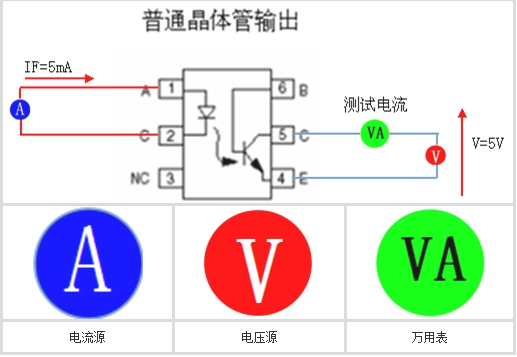

在测试线连接之前，我们要知道他的测试原理图，晶体管输出光耦测试原理图如下：

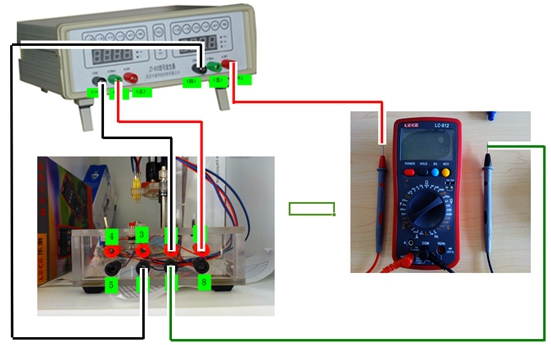

实际连线：
为了方便说明，前面有对各个接口进行标明：
上述连线说明：
3.参数设定
信号发生器：左通道10mA，右通道5V
万用表：直流200mA档位
4.进行测试
放入材料，反向放置，小圆孔朝上
5.判定标准
以厂商的CTR为标准进行判定，进行简单换算就可以知道，万用表上显示是多少mA时材料是OK的，下面是4NXX系列的CTR表，因为CTR=IC（万用表上的电流）/IF*100%，所以IC=CTR*IF。
实例

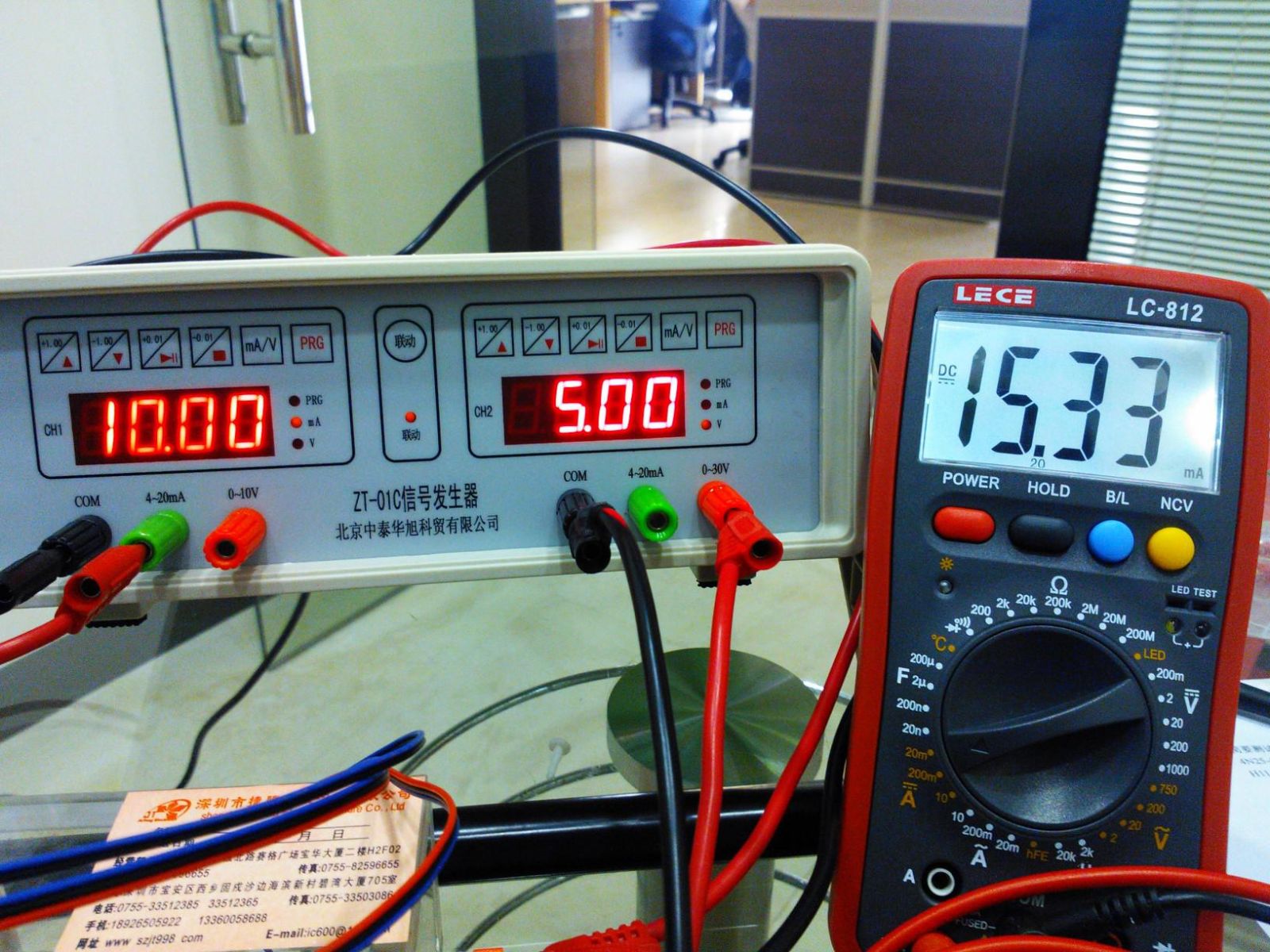

下面是4N37的实际测量图。从下图我们可以看出，在输入电流IF=10mA的情况下，输出电流IC=15.33mA > 10mA，所以判定为OK，如果有兴趣可以算下它的：CTR=IC/IF*100%=15.33/10*100%=153.3%
