4N29-4N33系列，H11B1，H11G1，H11G2，MOC8021，MOC8050

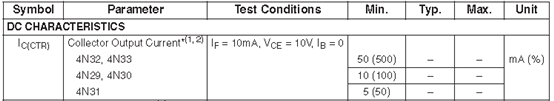

达灵顿输出光耦与晶体管输出光耦测试基本一致，具体接线图完全参照上面的晶体管输出光耦连线方式，不同的是他的测试参数设置不同，由下图我们可以看出，4N32和4N33在IF=10mA时他的IC最少能在50mA以上，CTR最小值都为500，实测他的CTR一般在2000以上。
由于我们的信号发生器最多只能输出50mA的电流，所以我对上面的条件进行修改，故判断标准也随之而变，具体输入条件个判断标准以下面的为准。
1.步骤同晶体管输出光耦
2.步骤同晶体管输出光耦
3.参数设定
信号发生器：左通道1mA，右通道5V
万用表：直流200mA档位
4.进行测试
5.判断标准
实例：

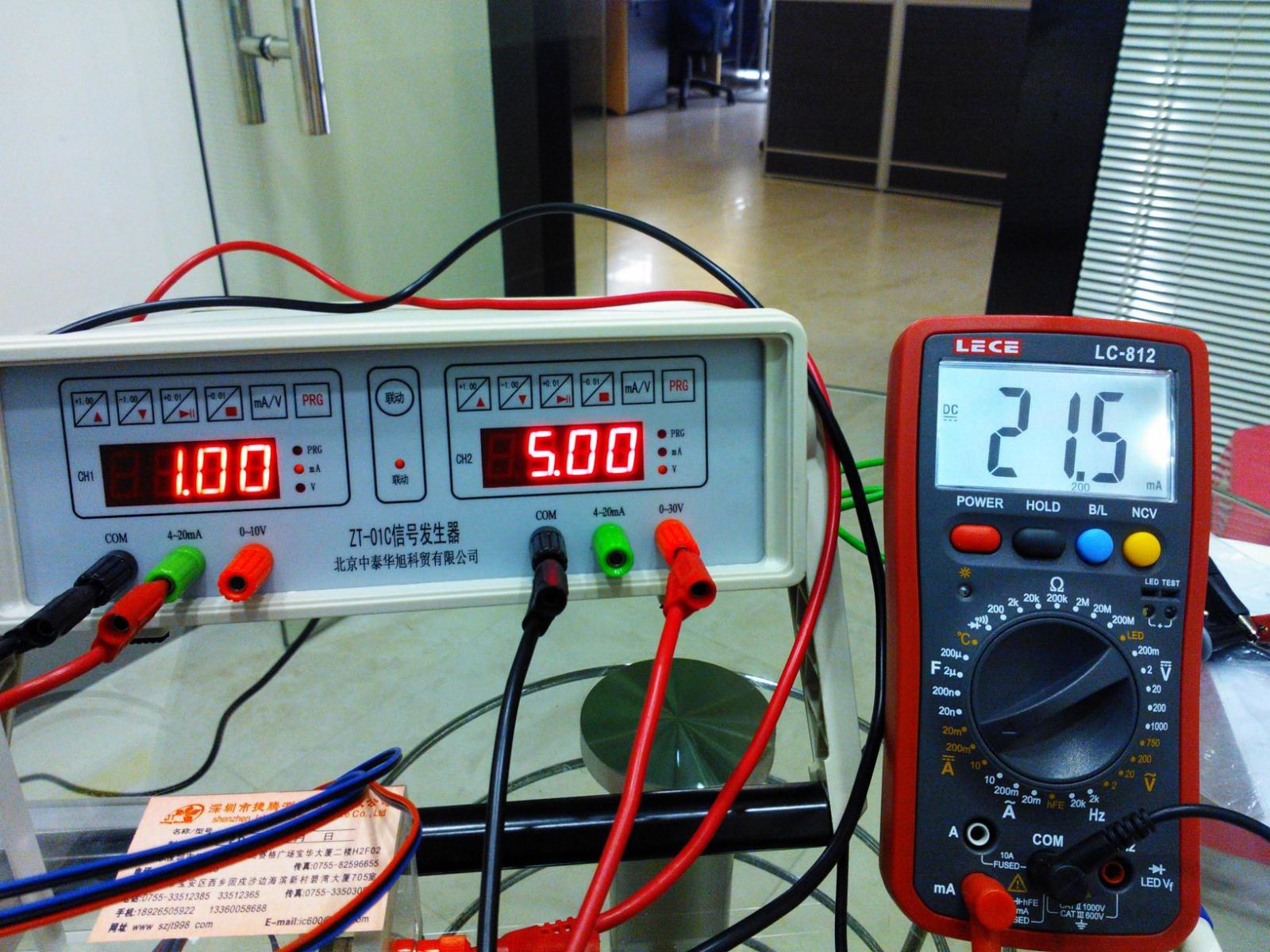

下面是测试4N33的示意图，我们可以看出它的CTR=21.5/1*100%=2150>500为OK品，看电流也很明显看出IC=21.5mA>5mA为OK
