6N137管脚图及内部结构
6N137光耦合器是用于单通道的高速光耦合器，具有温度、电流和电压补偿功能，高的输入输出隔离。具有可单向传递信息、通频带宽、寄生反馈小、消噪能力强、抗电磁干扰性能好等特点，因而无论在数字电路还是在模拟电路中均得到了越来越广泛的应用，并且还具有有体积小、耦合密切、驱动功率小、动作速度快、工作温度范围宽等特点。

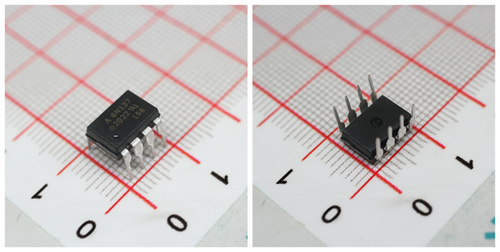

_副本_317.jpg "6N137(1)_副本.jpg")
→立即购买

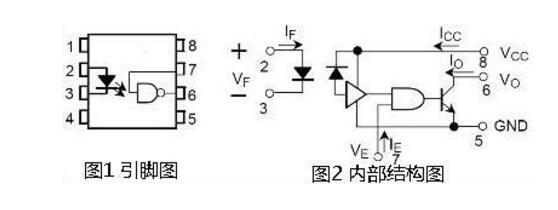

高速光电耦合器6N137由磷砷化镓发光二极管和光敏集成检测电路组成。通过光敏二极管接收信号并经内部高增益线性放大器把信号放大后，由集电极开路门输出。6N137引脚图和内部结构图如图1和图2所示。该光电器件高、低电平传输延迟时间短，典型值仅为45ns，已接近TTL电路传输延迟时间的水平。具有10Mbps的高速性能，因而在传输速度上完全能够满足隔离总线的要求。内部噪声防护装置提供了典型10kV/μs的共模抑制功能。除此之外，6N137还具有一个控制端，通过对该端的控制，可使光耦输出端呈现高阻状态。
1:NC.；2:Anode（阳极）；3:Cathode（阴极）；4:N.C.；5:GND；6:Output（Opencollector开路集电极）；7:Enable（使能端）；8:VCC

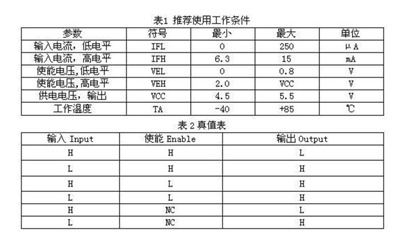

简单的原理如图1所示，若以脚2为输入，脚3接地，则真值表如附表2所列，这相当于非门的传输，若希望在传输过程中不改变逻辑状态，则从脚3输入，脚2接高电平。
由信号阴阳两级输入，发光二极管发光，经片内光通道传到光敏二极管，反向偏置的光敏管光照后导通，经电流-电压转换后送到与门的一个输入端，与门的另一个输入为使能端，当使能端为高时与门输出高电平，经输出三极管反向后光电隔离器输出低电平。当输入信号电流小于触发阈值或使能端为低时，输出高电平，但这个逻辑高是集电极开路的，可针对接收电路加上拉电阻或电压调整电路。
A、在开关电路中，往往要求控制电路和开关之间要有很好的电隔离，对于一般的电子开关来说是很难做到的，但用它却很容易实现，所以6n137具有电隔离作用。
B、用于双稳态输出电路，由于可以把发光二极管分别串入两管发射极回路，可有效地解决输出与负载隔离地问题。
C、构成各种逻辑电路，由于其抗干扰性能和隔离性能比晶体管好，因此，由它构成的逻辑电路更可靠。
D、应用于数字电路，可以将脉冲信号进行放大。
E、应用于高压控制，取代变压器，代替触点继电器以及用于A/D电路等多种场合。
所以，6n137具有抗干扰、电隔离、信号放大等重要作用。
