智能型隔离驱动光耦：引领科技与安全的新潮流

ACPL-330J~333J 智能型门极驱动光耦，高度集成各种失效保护功能，主要针对IGBT/MOSFET的驱动应用。

主要特点：

TTL输入（LED电流驱动）

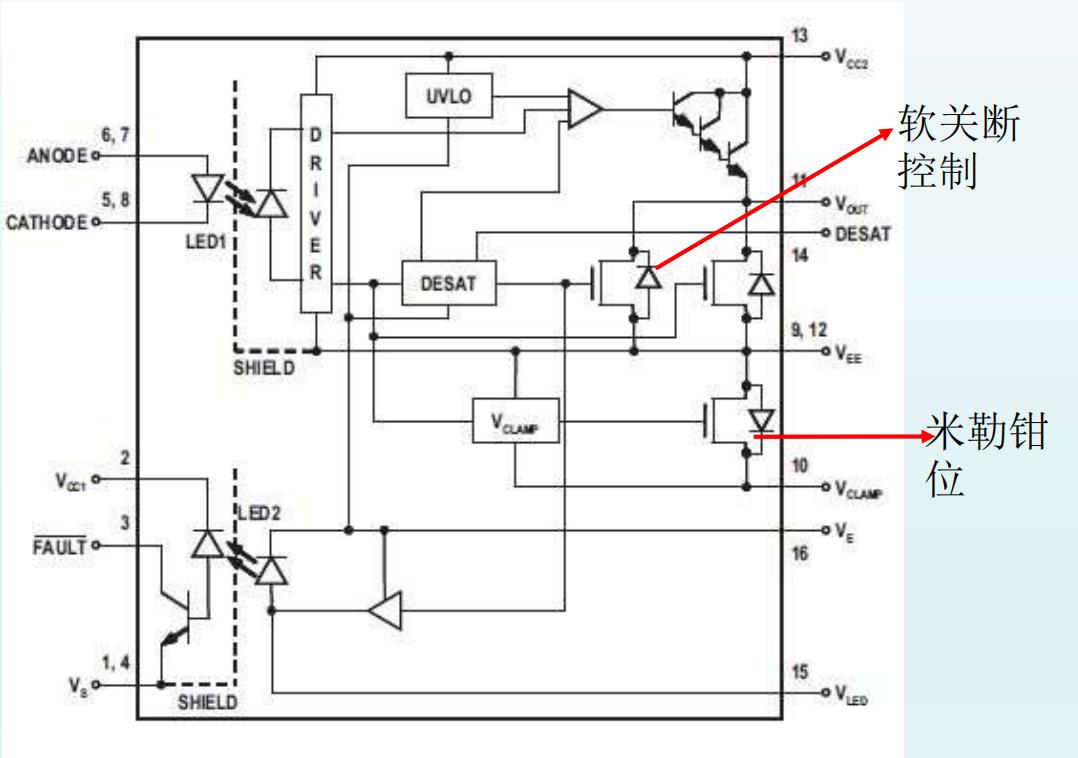

具备有源米勒箝位

内置 Vce 去饱和检测

欠压锁定 (UVLO)

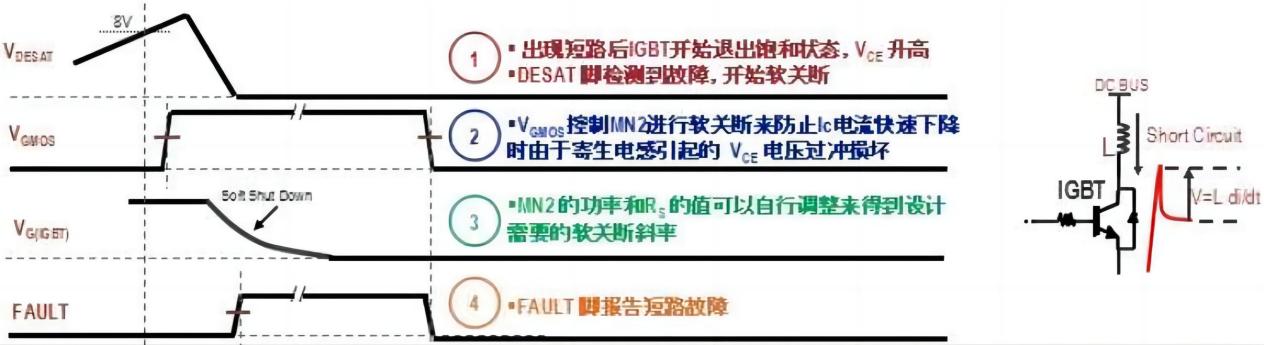

软关断功能

隔离故障反馈

自动复位/软件复位

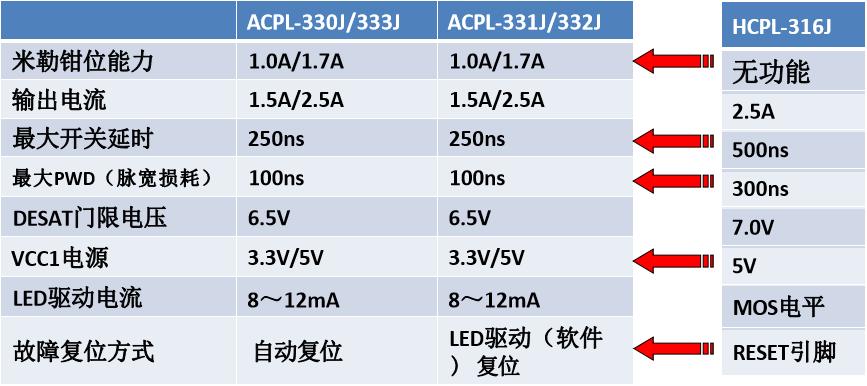

ACPL-330J~333J 智能型门极驱动光耦，主要参数

ACPL-330J~333J 智能型门极驱动光耦，主要参数

与HCPL-316J相比：

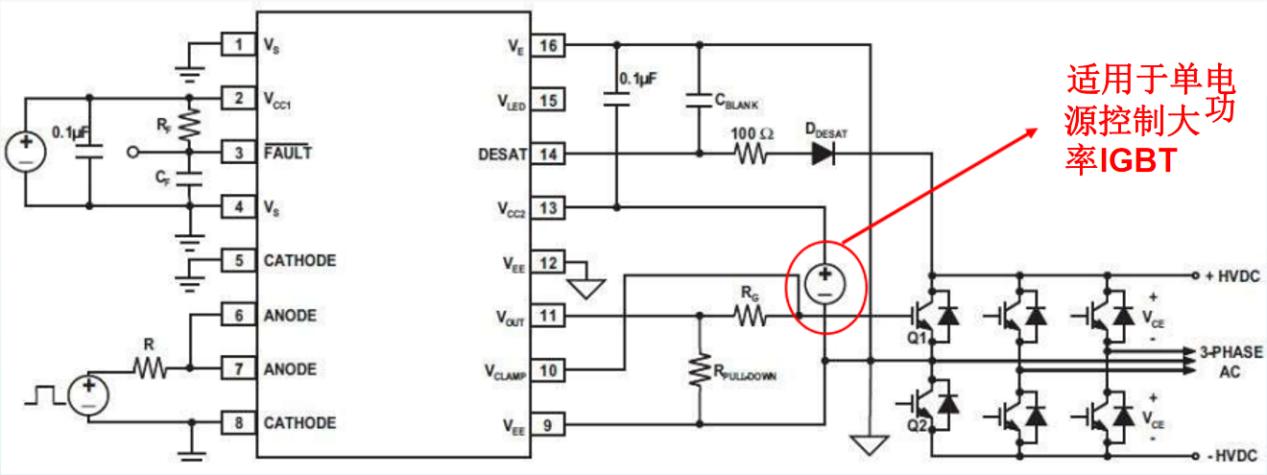

保护功能强，LED驱动/抗干扰能力强，驱动控制速率快，控制效率高，复位方式灵活，也适用于单电源控制IGBT。

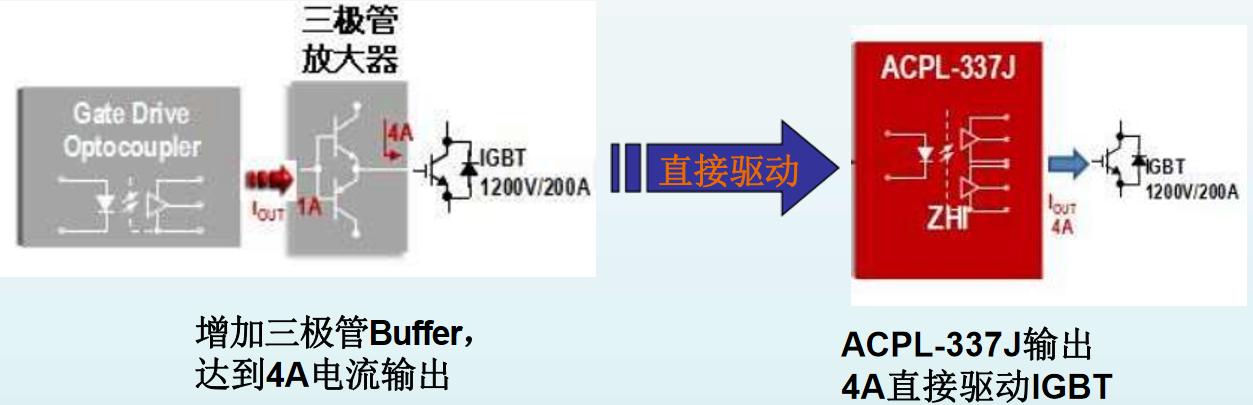

ACPL-337J 提供4A驱动电流 直接驱动大功率IGBT

ACPL-337J智能型门极驱动光耦，高度集成各种失效保护功能，主要针对IGBT/MOSFET的驱动应用。

主要特点：

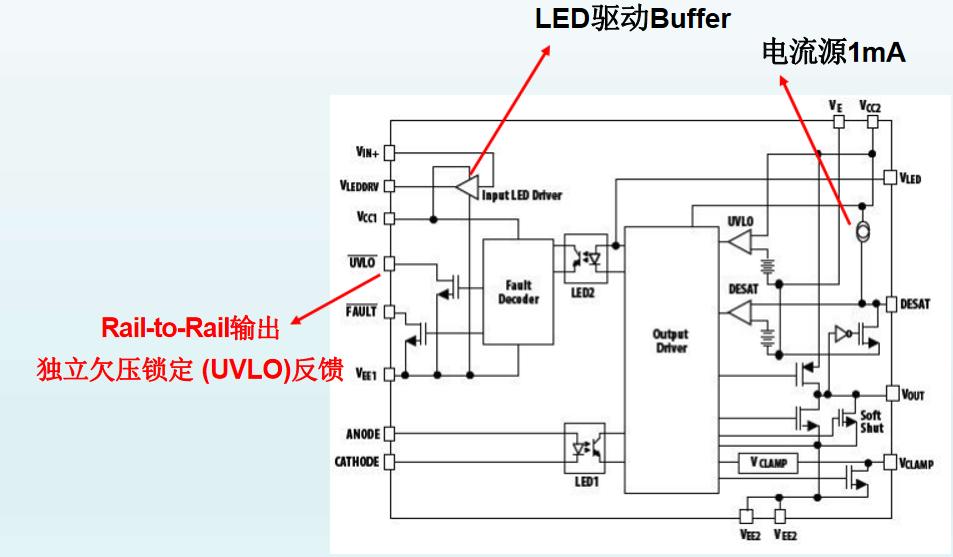

自带LED驱动Buffer,支持CMOS和TTL输入

2.0A源米勒箝位

内置 DESAT检测及故障反馈

Rail-to-Rail输出

独立欠压锁定 (UVLO)反馈

软关断功能

自动复位

共模抑制能力提高到30KV/uS VCM=1500V

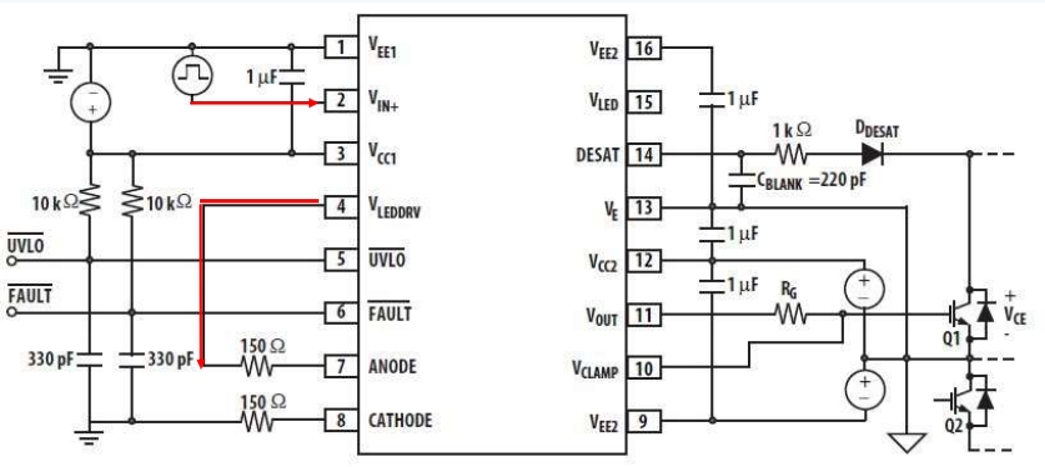

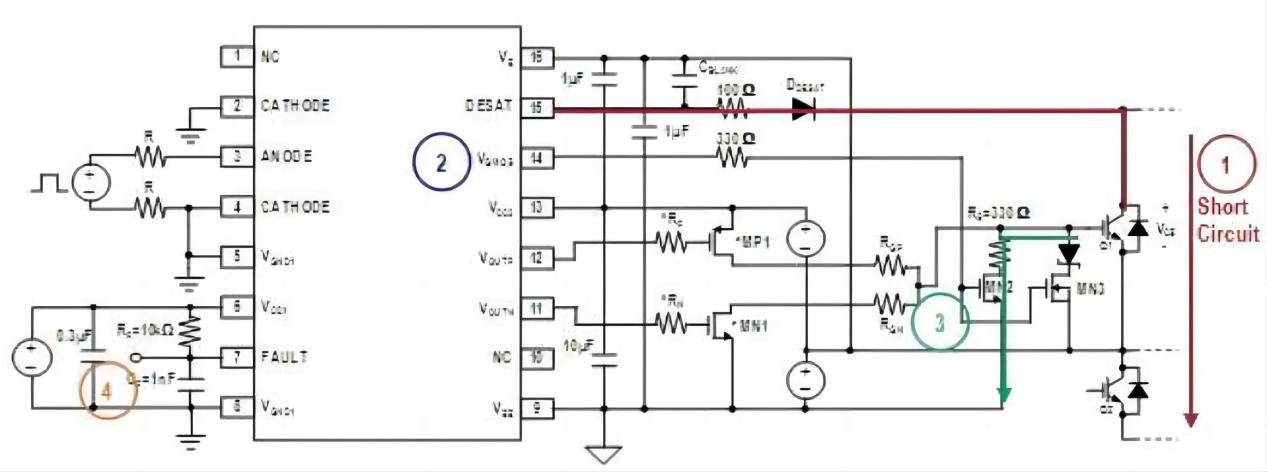

CPL-337J的典型应用

AVAGO还推出有ACPL-336J，驱动电流2.5A

AVAGO还推出有ACPL-336J，驱动电流2.5A

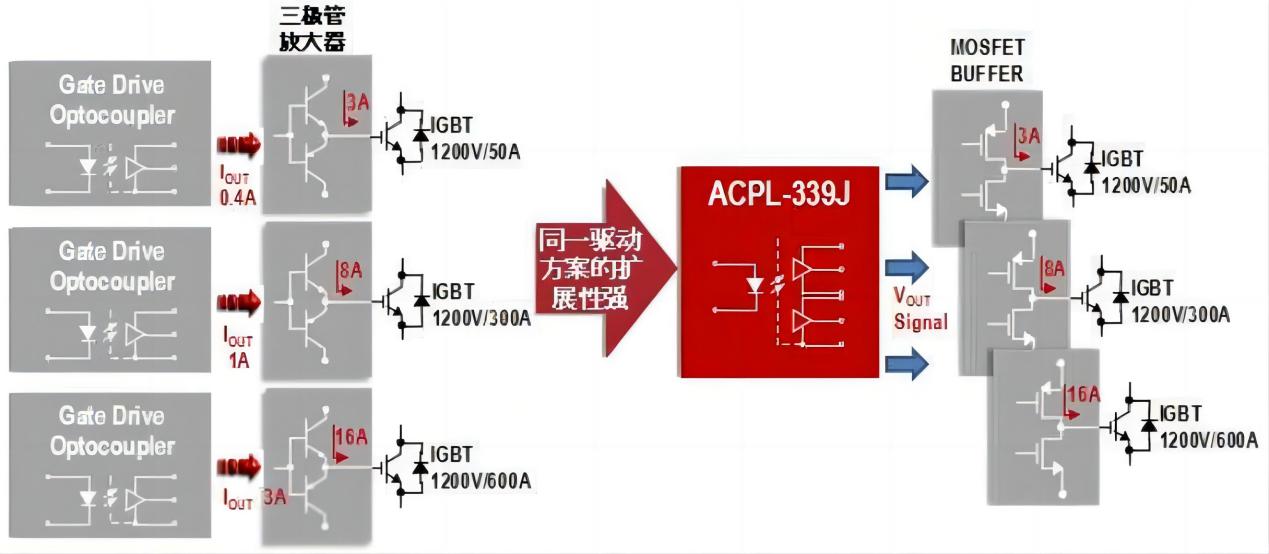

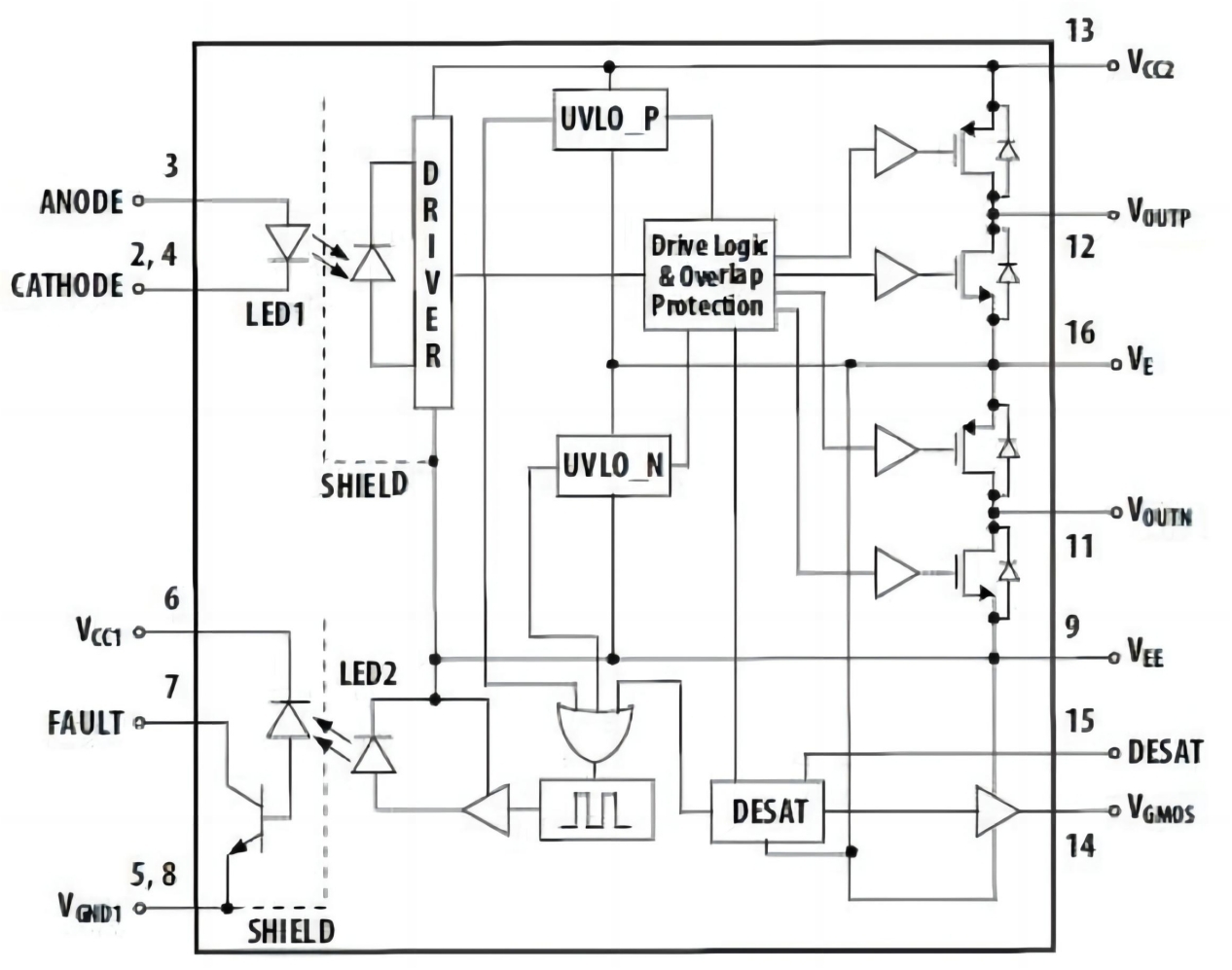

ACPL-339J智能型门极驱动光耦，主要特点：

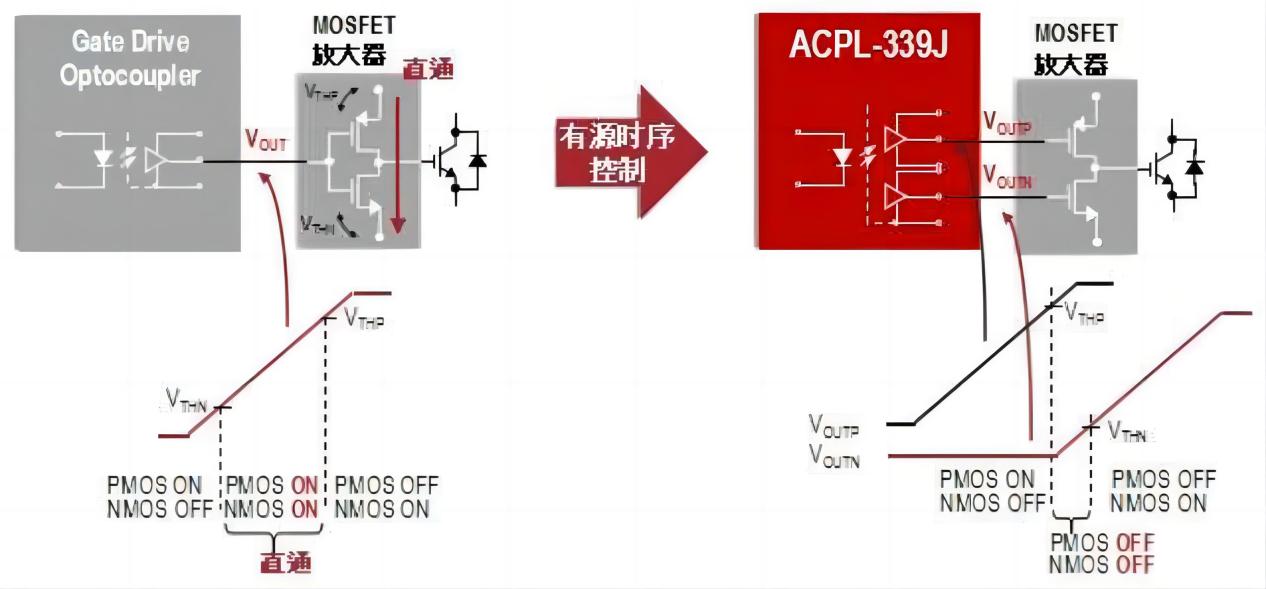

轨到轨输出,驱动P/N型MOSFET

1.0A的电流输出,带死区控制

独立的软关断控制

DESAT检测故障

UVLO和DESAT故障共FAULT反馈

自动复位

工作绝缘提高到1414V

共模抑制能力提高到25KV/uS

ACPL-339J的应用

智能型隔离驱动光耦ACPL-302J

ACPL-302J智能型门极驱动光耦，主要特点：

轨到轨输出,2.5A驱动能力

软关断/米勒钳位复用

DESAT检测故障

独立UVLO和DESAT故障反馈

自动复位

共模抑制能力提高到50KV/uS

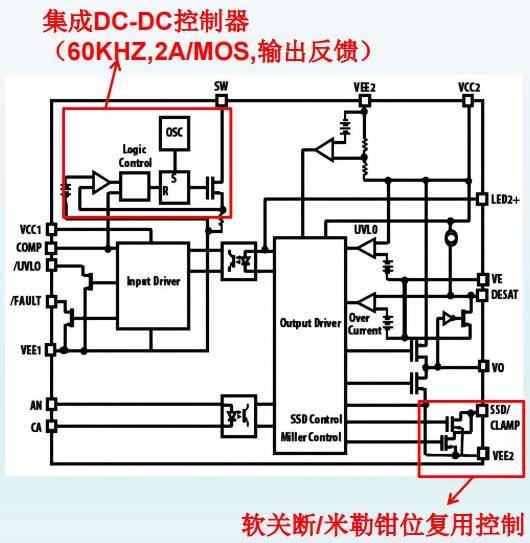

集成DC-DC变换控制器

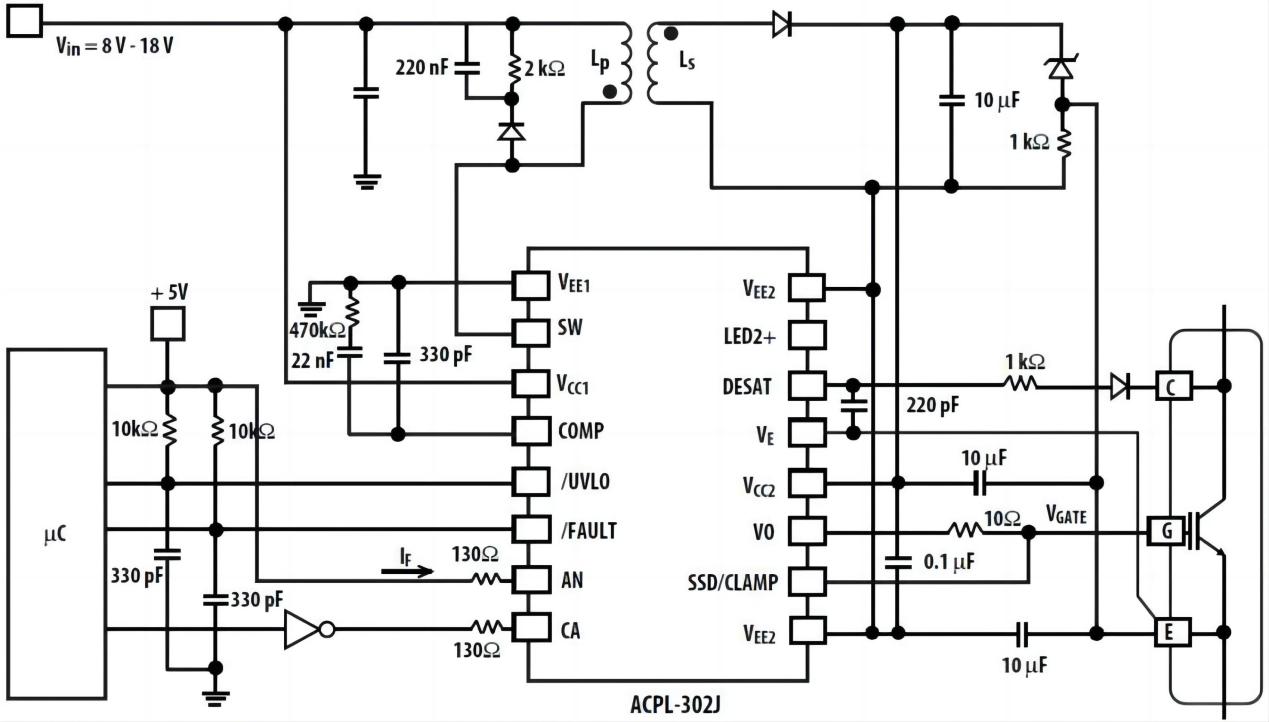

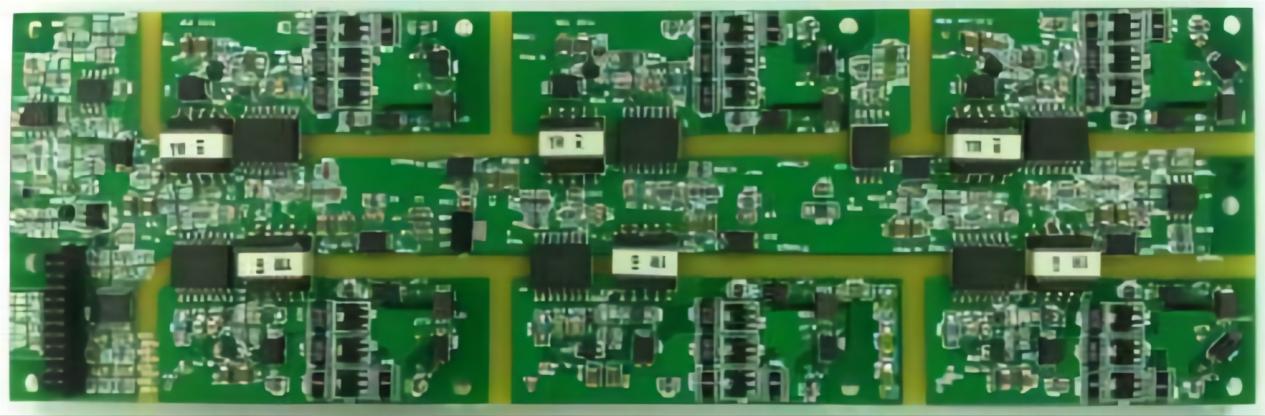

ACPL-302J的典型应用

ACPL-302J的典型应用

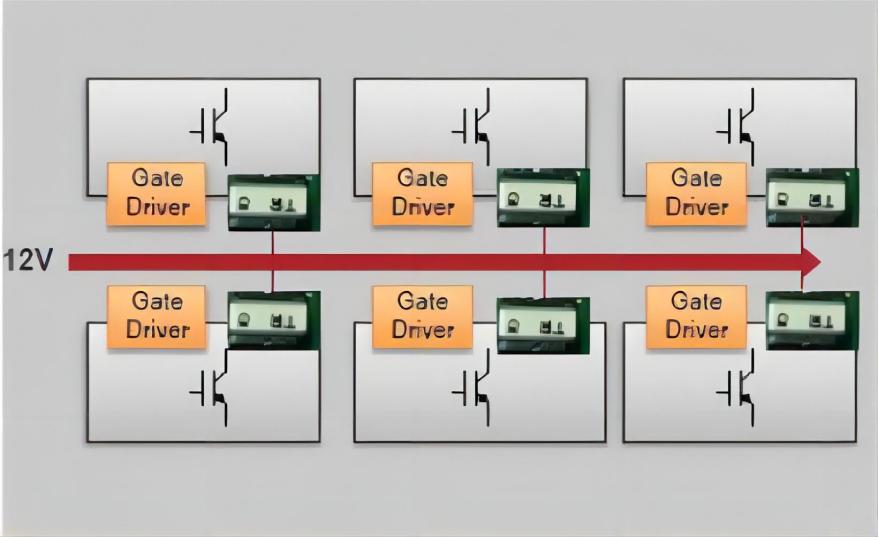

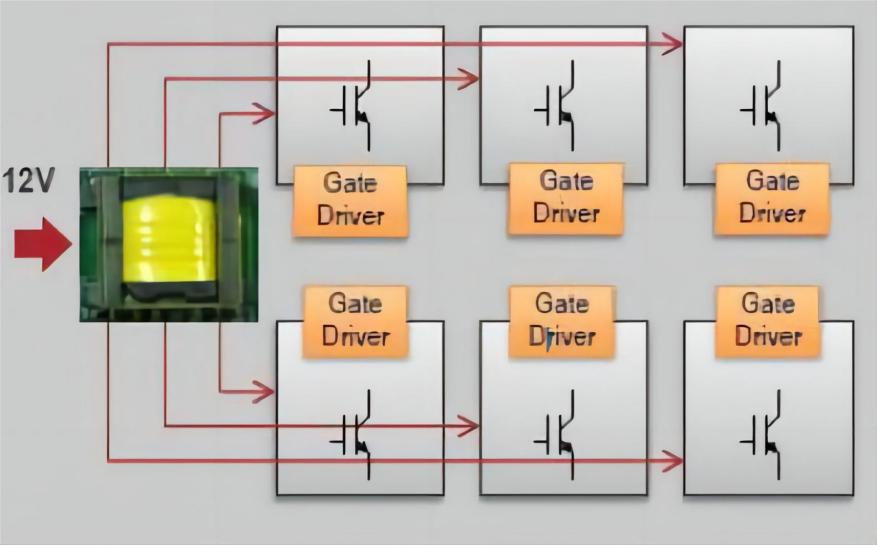

1、单路8-18V电源DC-DC逆变成6路驱动电源，电源总线走线简单；

2、每路DC-DC电源和驱动IC靠近IGBT,驱动回路小，减低EMI影响，驱动性

能更加稳定、可靠。
