IPM隔离驱动光耦

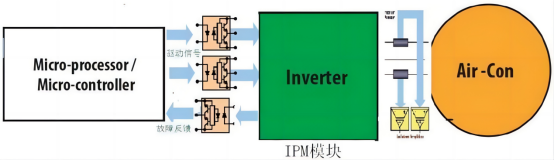

在一些220V的小功率系统中，很多采用IPM模块作逆变控制

1）需要有足够的电气隔离强度

2）对光耦的输出能力没有特别要求

3）与IPM驱动的触发逻辑一致

4）注意IMP的控制频率及最小脉宽

PM有如下特点：

1） 内部集成功率管。

2） 内部集成功率器件的驱动电路。

3） 内部集成过压，过流，过热等  多种保护措施。

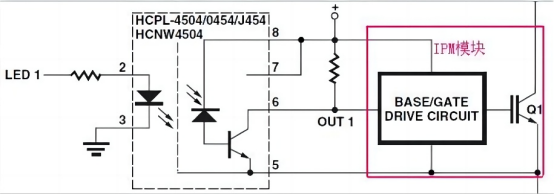

IPM驱动应用

高速数字光耦

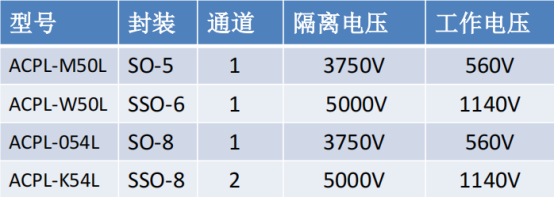

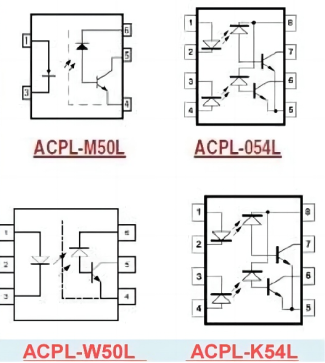

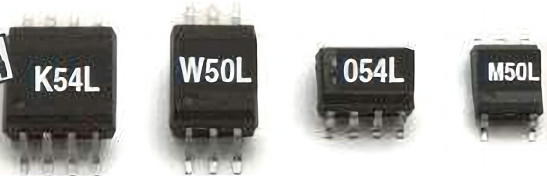

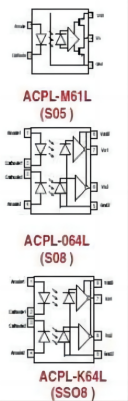

低功耗1MBd数字光耦 ACPL-M50L/-054L/W50L/K54L

性能特点：

1.宽电压工作（2.7V-24V ）

2.供电电流Idd2 ≤ 0.1mA max

3.LED驱动电流, If ≥3mA min

4.OC输出

5.15 kV/μs minimum 共模抑制比

6.工作温度–40 to 105°C

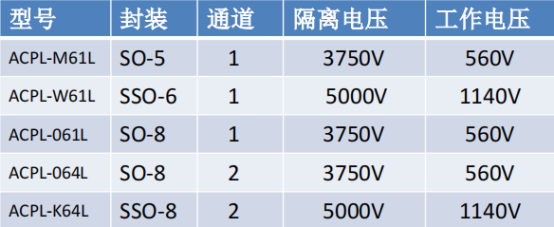

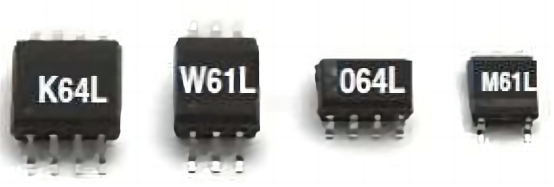

超低功耗10MBd数字光耦 ACPL-061L/-064L/-M61L/-W61L/-K64L

性能特点：

1.兼容3.3V/5.0V系统工作

2.供电电流Idd2 ≤ 1.3mA max

3.LED驱动电流, If ≥1.6mA min

4.图腾柱输出

5.20 kV/μs minimum 共模抑制比

6.工作温度–40 to 105°C

超低功耗15MBd数字光耦 ACPL-071L/074L

性能特点：

1.兼容3.3V/5.0V系统工作

2.供电电流Idd2 ≤ 1.3mA max

3.LED驱动电流, If ≤12mA min

4.图腾柱输出

5.10 kV/μs minimum 共模抑制比

6.工作温度–40 to 105°C

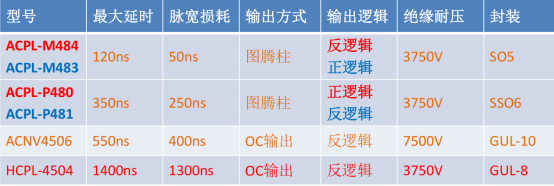

高性价比应用方案：推QCPL-074

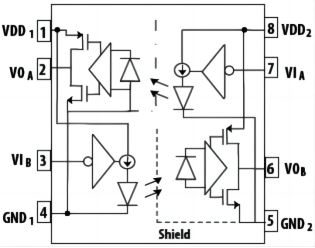

专用通讯光耦  ACSL-7210

性能特点：

1.兼容3.3V/5.0V系统工作

2.双向光耦（一收一发）

2. CMOS电平输入，输入电流≤10uA 3.输出速度高达25M

4.图腾柱输出

5. 25 kV/μs minimum 共模抑制比

6.工作温度–40 to 105 °C

类似应用：ACSL-6210等
