Σ-Δ隔离采样检测光耦

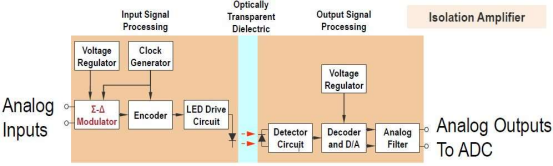

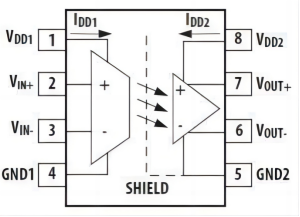

隔离运放内部示意图

ACPL-C79X隔离运放主要性能特点：

±200mV的线性区间， ±320mV量程

增益8.2，精度3% ，1% ，0.5%

低零漂，非线性度小

响应频率达200KHZ

副边电源支持3.3V/5V

差分输入/输出,抗干扰能力强

工作绝缘提高到1414V

封装SS08，体积小，便于小型化设计。

AVAGO推出ACPL-C799 ±50mV输入，应用大电流检测

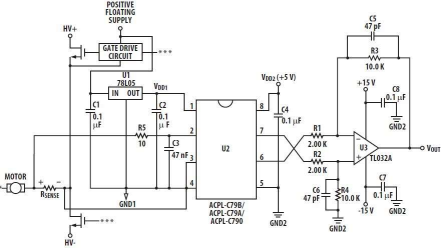

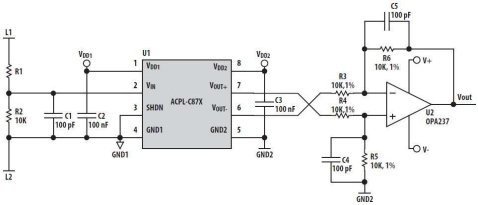

ACPL-C79X隔离运放的典型运用

主要应用于交/直流系统中电流、电压检测

ACPL-C87X隔离运放主要性能特点：u

0~2V的线性区间，0~2.46V量程

增益1，精度3%，1%，0.5%低零漂，非线性度小

响应频率达100KHZ

副边电源支持3.3V/5V

差分输入/输出,抗干扰能力强工作绝缘提高到1414V

具有休眠控制功能（低功耗）

ACPL-C87X隔离运放的典型运用：

主要应用于直流系统中电流、电压检测

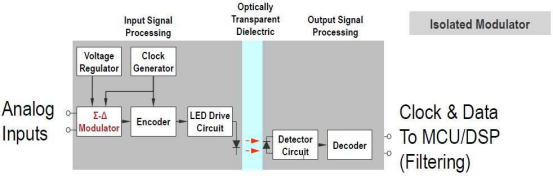

IsolatedΣ-Δ Modulator 内部示意图:

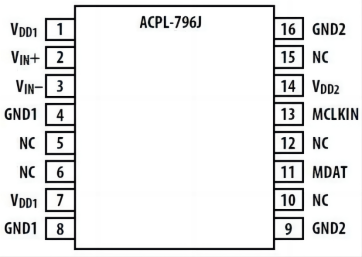

ACPL-C797/7970/C796JΣ-ΔModulator主要性能特点：

±200mV的线性区间，±320mV量程

16bit输出，12bit有效，精度1%；

内部时钟输出10MHZ   / 外部时钟输入5~20MHZ 低零漂，非线性度zui大3LSB；

副边电源支持3.3V/5V

工作绝缘提高到1230V

封装SSO8  / GULL-8/SO16

输出与系统直连，快速读取采样

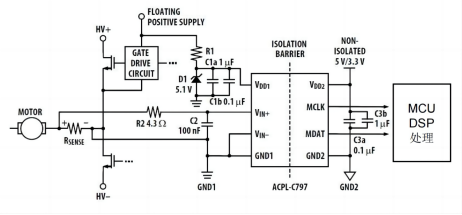

ACPL-C797/7970/C796J 典型运用:

适用于交直流系统中电流、电压的高速隔离采样

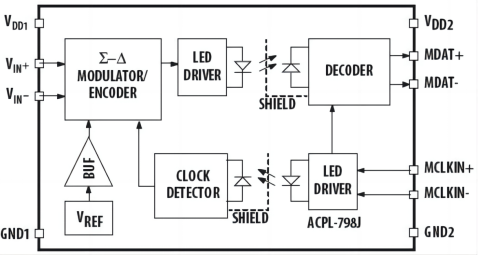

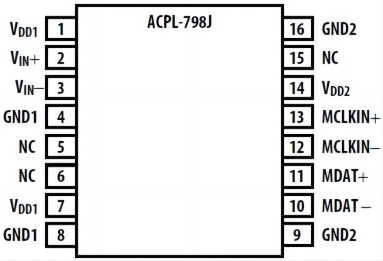

ACPL-798J  Σ-Δ Modulator主要性能特点：

±200mV的线性区间，±320mV量程

16bit输出，12bit有效，精度1%；

LVDS 应用接口（输出数据+输入时钟）外部时钟输入5~25MHZ;

低零漂，非线性度zui大3LSB；

副边电源支持3.3V/5V

工作绝缘提高到1414V，

25KV/us共模抑制

封装SO16

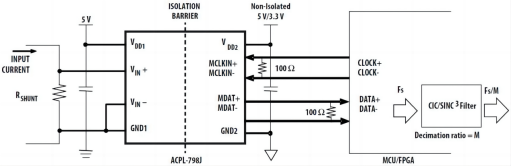

ACPL-798J 典型运用:

采用差分数据传输模式，提高系统抗干扰能力

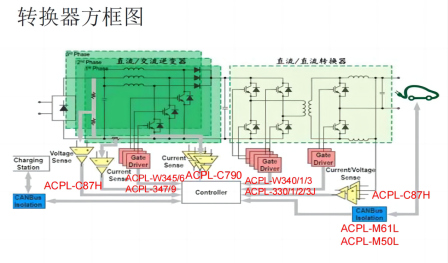

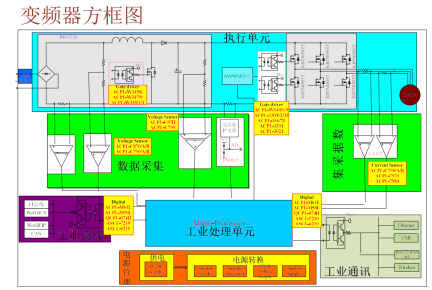

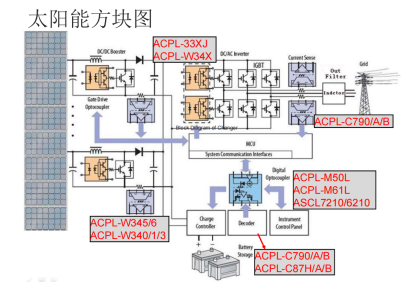

工业应用典型方框图

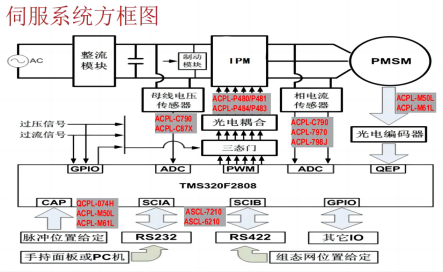

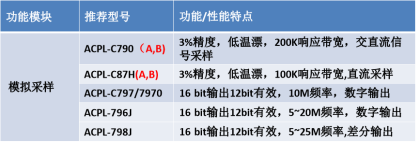

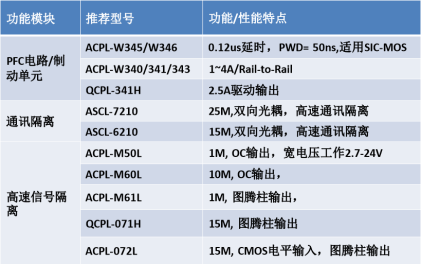

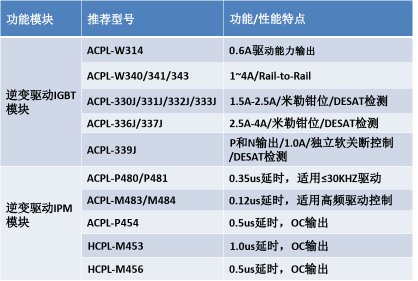

AVAGO光耦工业变频/伺服上的应用
